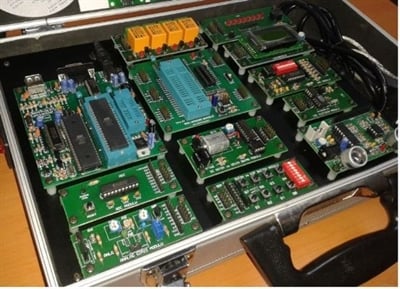

8051 Deney Seti

8051 Ailesi Deney Seti ile piyasada yaygın olarak bulunan 8051 ailesi mikro denetleyicileri çok kolay ve hızlı bir şekilde PC’nizin USB veya Seri portundan gönderdiğiniz elektriksel verilerle programlayabilinir. Programladığınız entegreyi deneme modülüne yerleştirdikten sonra diğer uygulama modüllerini kullanarak programınızı sorunsuzca çalıştırabileceksiniz.
8051 Ailesi Deney Setinin 8051 Prog V1 ve 8051 Deneme Modülü çift yüzlü diğer modülleri tek yönlü özel baskı devre tekniği ile üretilmiş olup, itina ile monte edildikten sonra test edilmiştir. 8051 Ailesi Deney Seti, farklı PC’ler ve diz üstü bilgisayarlar üzerinde test edilmiş olup, normal kullanım şartlarında herhangi bir arızaya sebep olmadığından güvenle kullanabilirsiniz.



Teknik Özellikler:

Deney seti, içi antistatik malzemeyle kaplı, dışı darbelere dayanıklı, alüminyum kaplı özel kabine sahiptir. Setin tüm üniteleri aynı kabin içerisinde barındırılmaktadır.
Kullanıcı seviyesi olarak, mikrodenetleyici programlamaya yeni başlayanlardan profesyonel tasarım yapanlara kadar her kesime hitap edebilecek düzeyde seçilmiştir.
Deney setinin beslemesi bir açma kapama anahtarı ile kontrol edilebilir nitelikte olup, bir LED gösterge ile durum takip edilebilir. Ayrıca Deney seti, üzerinde kolay erişilebilir nitelikte bir sigorta ile korunmaktadır.
Deney seti modüler yapıya sahiptir ve kabin içerisine tek bir board halinde monte edilmiştir.
Tüm portlar herhangi bir modül girişine veya çıkışına sabit bağlı olmadığından, istenilen port istenilen herhangi bir modüle giriş veya çıkış olarak bağlanabilir.
Portlar sabit olmadığı gibi, port pinleri ayrı ayrı seçilerek herhangi bir modül ile kullanılabilir.
Modüllerden birinde oluşabilecek bir arızadan dolayı Deney setinin diğer üniteleri etkilenmez. Modülün yenisi ile değiştirilmesi veya tamiri çok kolaydır. Modül yenisi ile değiştirildikten veya tamir edildikten sonra yerine takılarak, setin bütünlüğünü kısa zamanda yeniden kazandırılabilir.
Modüllerden herhangi biri yerinden kolayca sökülebilir. Geliştirilen yeni bir modül sökülenin yerine takılabilir. Bu özellik öğrencilerin eğitimi açısından çok önemlidir. Öğrencinin kendi tasarımını eğitim setine modül olarak ilave etmesi mümkündür. Bu da öğrencinin güvenini artıran önemli bir unsurdur.
Bağlantı sırasında 10’lu IDC yassı şerit kablo kullanılır. Dolayısıyla set üzerinde kablo karmaşası yoktur.
Deney setinde kullanılacak olan ATMEL AT89SXX, AT89CXX, AT89LXX mikrodenetleyici komut setinin tüm özelliklerini kapsamaktadır.
Deney seti, günümüzde 8051 ailesi için kullanılan assembly, basic ve C derleyicileri ile tamamen uyumludur.
Deney seti üzerindeki mikrodenetleyiciler USB ve Seri PORT(RS232) aracılığı ile programlanır.
Deney seti üzerinde programlama ve denemeye yönelik 40 pin ve 20 pin için ikişer adet ZIF soket bulunmaktadır.
Deney seti üzerindeki osilatöre ait kristal 4 MHz ve 20MHz olarak seçilebilmektedir. Tüm soketlerde +5V, GND standart olarak bulunmaktadır.
Deney seti deneme modülü üzerindeki tüm 8051soketlerine bağlı olan RESET devresi mevcuttur.
Yazılı entegrenin hangi sokette olduğu önemli değildir. Yeniden çalıştırmak için bir kez RESET butonuna basmak yeterlidir.
Deney seti üzerinde bulunan ISP soketi kullanılarak bir başka devredeki 8051’i yerinden sökülmeden programlanabilir.
Deney seti ile birlikte verilen “Kullanım Kılavuzu ve Deneyler” kitapçığında, eğitim seti üzerinde bulunan modüllerin kullanımının anlaşılmasına yönelik bazı örnek programlar bulunmaktadır. Kitapta deneylere ait özellikler, elektronik devre şemaları, eğitim seti bağlantı resimleri, deneyde kullanılan 8051 dışındaki diğer eleman özellikleri, tablolar ve diğer bilgilere yer verilmiştir.



Deney Seti Donanımları:
Eğitim seti seçime bağlı olarak USB veya SERİ porttan programlama özelliğine sahiptir.
Programlama ve deneme modülleri 40 ve 20 pin ZIF soketli olarak tasarlanmıştır.
Tüm soketlerindeki entegreler için RESET devresi ve butonu mevcuttur.
Güç anahtarı ve gösterge LED’leri bulunmaktadır.
Programlama modülü üzerinde programlamayı gösterir LED bulunmaktadır.
Programlama için USB veya RS232 seri port seçebilme özelliği.
4×4 Keypad tuş takımı devre modülü. (DC motor ve mosfet DC motor devre modülü ile değişimli)
2 satır 8 karakter alfanümerik LCD devresi
Seri EEPROM (I2C 24C32) devre modülü
Port çaprazlama ve ölçme modülü (Seri EEPROM (I2C 24C32) devre modülü ile değişimli)
RTC (Real Time Clock) gerçek zaman saati devresi
RTC deneyleri için 32.768 KHz kristal devresi
Pozitif ısı katsayılı (PTC) eleman devresi
Negatif ısı katsayılı (NTC) eleman devresi
Hall effect sensor devresi
LM35 ısı sensörü devresi
Foto direnç (LDR) devresi
Analog giriş için çok turlu 0’dan +5 volta timpot devresi
Analog giriş için 2 adet 0’dan +5volta trimpot devresi
Buzzer devresi
4 ortak katotlu adet 7 parçalı display devresi
8 Adet LED gösterge devresi (Step motor modülü ve ortak katotlu 4 adet 7 parçalı display devre modülü ile değişimli)
8 Adet mini buton ve 8li DIP swich devresi
Step motor (1.8 deg/step) ve step motor sürücü devre Modülü (4 ortak katotlu adet 7 parçalı display devresi ve 8 Adet LED gösterge devresi ile değişimli)
DC motor ve mosfet DC motor devre modülü. (4×4 keypad modülü ile değişimli)
DC motor ve DC motor devrini optocoupler elemanı ile sayma devresi
ISP çıkış konektörü (devre üzeri programlama özelliği)
Her port için TTL haberleşme soketleri
8 Kanal 10 bit ADC devresi
8 Bit DAC devresi
Deneyler için seçilebilir 4Mhz, 20Mhz osilatör devresi.



Eğitim setine dahil olan standart aksesuarlar:
1 Adet 89S52 entegresi
1 Adet USB programlayıcı kablosu
1 Adet Seri programlama kablosu
4 Adet IDC 10’lu yassı kablo
6 Adet pin bağlantı kablosu
1 Adet kullanım kılavuzu ve deneyler kitabı
1 Adet CD:
8051 ile ilgili gerekli (lisans gerektirmeyen) yazılımlar.
8051 Programlama yazılımları.
Hizmet programları.
Örnek programlar.
Veri katalogları.
