ARM STM32F4 DENEY SETİ

32 bit'lik mikrodenetleyicilerle tanışmanın zamanının geldiğine inanan öğrenci, amatör veya profesyonel elektronikçiler; Donanım üzerinde uygulamalar yapmadan öğrenmenin kalıcı olmadığını ve zor olduğunu deneyimleriyle bilen şirketimiz, bu deney  kartını "Uygulamalı Öğretim" serisine katarak sizler için hazırlamıştır. Deney kartı, yayınevimiz tarafından yayımlanmış olan başlangıç seviyesi mikroC ile ARM PROGRAMLAMA kitabı ile tamamen paraleldir. Kitaptaki örnek programların hemen hemen hepsi bu kart üzerinde uygulanabilmektedir.

ARM STM32F4  DENEY SETİ'nin iki versiyonu mevcuttur. Biri çantasız ve  PCB  kart şeklindedir.  ARM STM32F4 Deney kartıdır. Diğeri ise, bu sayfada anlatılan çantalı ve üzerine proje board'u ilave edilmiş olan STM32F4 DENEY SETİ'dir.

32 bit'lik mikrodenetleyiciler pek çok firma tarafından, pek çok model adı altında üretilmektedir. Yukarıda bahsedilen kitapta olduğu gibi bu deney setinde de, STM firmasının üretmiş olduğu ve birçok 32 bit'lik ARM tabanlı mikrodenetleyici için referans olabilecek bir mikrodenetleyici olan STM32F407VG ile uygulamalar yapılmıştır. Bu mikrodenetleyicinin tercih edilmesinin sebepleri; nispeten kolay bulunabilir olması, STM firmasının bu ürün için tasarlamış olduğu STM32F4DISCOVERY kitinin ülkemizde bulunabilir olması ve çalışma frekansının yüksek olmasıdır.

ARM STM32F4 DENEY SETİ; STM firmasının tasarlamış olduğu STM32F4DISCOVERY kiti ile birlikte kullanılmaktadır. Uygulamaların bir kısmı doğrudan STM32F4 DISCOVERY kiti ile, bir kısmı ise DISCOVERY kitinin, harici deney kartının üzerine gömülü iken yapılmıştır. DISCOVERY kartı olmaksızın uygulama yapılması olası değildir. Çünkü ARM işlemcisi STM32F407VG DISCOVERY kartı üzerinde bulunmaktadır.

Deney Setinin Genel Tanıtımı

ARM STM32F4 DENEY SETİ/KİTİ  iki farklı şekilde üretilmiştir.

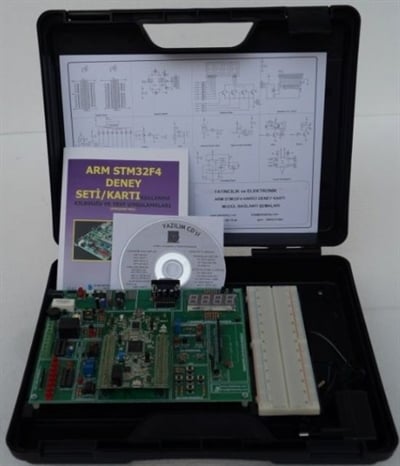

Deney Seti versiyonu:ARM STM32F4 Deney Kartı PCB'si ve Proje Boardu barındıran versiyonudur.  Deney seti versiyonunda PCB kart bir çanta içerisine yerleştirilmiştir. Çanta antistatik bir malzeme olup korunaklıdır. Set'e ait tüm üniteler bu çantanın içerisinde korunmaktadır. Dış darbelere karşı dayanaklıdır. Deney seti versiyonuna ayrıca bir adet proje board'u ilave edilmiştir. Kendi geliştireceğiniz uygulamaları bu board üzerinde gerçekleştirmeniz mümkündür.

Deney Kartı versiyonu: PCB kart biçiminde sunulan versiyonudur. Yukarıda bahsedildiği gibi uygulama, programlama ve program yürütme açısından ikisi arasında fark yoktur. Kartın açık olması; tozlanmaya, kirlenmeye ve kazara üzerine bir şeyler dökülerek arızalanma olasılığı daha kuvvetlidir.

 Her iki versiyon için de şunlar ortak özelliklerdir.

• Kullanıcı seviyesi olarak yeni başlayanlara daha fazla ağırlık verilmesine rağmen profesyonel tasarım yapanlar ve üniversite öğrencileri de bu üründen yeteri kadar verim alabilirler.
• Programlama yapılır yapılmaz otomatik olarak deneme moduna geçer.
• STM32F4 DISCOVERY kartı harici deney kartının üzerine çakılı değil ise programlama ve program yürütme işlemi gerçekleşmez. Çünkü STM32F407 işlemcisi DISCOVERY kart üzerinde bulunmaktadır. DISCOVERY kitinin harici kart üzerine gömülebilmesi için, iki adet 2x25 dişi header bulunmaktadır.
• Deney seti üzerinde 12 volt giriş, +5 Volt ve +3,3 Volt çıkış olmak üzere ayrı ayrı regülatöre sahiptir. Besleme devresi bir adet on/off anahtarı ile kontrol edilebilmektedir. Beslemenin olup olmadığı bir adet LED ile görüntülenmektedir.
• Deney seti üzerindeki her bir modül belirgin çizgilerle ayrılmış durumda olduğundan giriş ve çıkışlara ulaşımı kolaydır.
• DISCOVERY kart bağlantılı Deney seti üzerindeki RESET butonu ile tüm uygulama resetlenebilir.
• DISCOVERY kart bağlantılı olarak deney seti üzerinde 8 Mhz osilatör bulunmaktadır.
• Bilgisayar ile olan bağlantısı DISCOVERY kart bağlantılı olarak USB portundan yapar.

• Her iki versiyonu için de verilen"STM32F4 Deney Seti/Kartı Kullanma Kılavuzu ve Test Uygulamaları" kitapçığı  içerisinde, eğitim setinin tüm modülleri için birer örnek uygulamalar yapılmıştır. Kullanma kılavuzunda deneylere ait özellikler, CD içerisindeki yeri, diğer devre elemanları, elektronik devre şeması gibi bilgilere yer verilmiştir.
• Deney seti ile birlikte verilen CD içerisinde uygulama programlarının ".hex" ve kaynak kodlarının dosyalarına yer verilmiştir.

 Deney Seti /Kartı Donanımsal Özellikleri:

• USB portundan programlama yapar.
• STM32F4 DISCOVERY kiti ile birlikte kullanılır. DISCOVERY kiti üzerindeki,MCU SDTM32F407VG6 entegresidir. Programlama ve programı yürütme bu kit üzerinden yapılır.
• Deney seti için RESET butonu bulunmaktadır.
• 128x64 Grafik LCD kullanılabilir.
• 2x16 v veya 2x8 LCD kullanılabilir.
• 32-bit ARM Cortex-M4 çekirdeğine ve FPU sahip STM32F407VGT6 mikrodenetleyicisi kullanıma hazırdır.
• 1 MB Flash ve 192 KB RAM Bellek.
• Dahili ST-LINK/V2 JTAG Debugger özelliğine sahiptir.
• USB veya harici kaynaktan doğrudan 5 V ile çalışabilme özelliğine sahiptir.
• 3 V ve 5 V luk çıkış pinleri bulunmaktadır.
• 3-eksen dijital ivmeölçer (LIS302DL) bulunmaktadır.
• Çok yönlü dijital Mikrofon (MP45DT02) vardır.
• Yüksek Performanslı 24-bit Stereo DAC ve D sınıfı yükselteçli ses sürücü (CS43L22) entegresi vardır.
• Sekiz adet LED barındırmaktadır.
• LD1 (kırmızı/yeşil) USB haberleşmesi için kullanılmaktadır.
• 3v3 Güç Açık/ Kapalı LED'i vardır.
• Dört adet kullanıcı LED'i, LD3 (turuncu), LD4 (yeşil), LD5 (kırmızı) ve LD6 (mavi) bulunmaktadır.
• 2 adet USB OTG LED'i, LD7 (yeşil) ve LD8 (kırmızı) vardır.
• Bir adet Reset ve bir adet kullanıcı/uyandırma butonu vardır.
• USB OTG için mikro-AB konektör vardır.
• 100 adet Giriş / Çıkış pin'in tamamını kullanabilmesini sağlayan 2x50 header konnektör çıkışları bulunmaktadır.
• 5V ve 3.3V gerilim regülatörüne sahiptir.
• 7 Segment display modülü (4'lü mux) mevcuttur.
• Grafik ve karakter LCD modülü ile iki LCD de kullanılabilir.
• Buzzer vardır.
• I2C EEPROM modülü mevcuttur.
• Kare dalga osilatör (555 entegresiyle PWM'i ve frekansı değiştirilebilir).
• I2C ile LED sürme (PCF8574 ve 8 LED) vardır.
• ADC modülü (LDR, LM35, Çok turlu trimpot) mevcuttur.
• Röle modülü vardır.
• Buton Modülü (5 buton - 4'ü yön, 1'i merkezde set/tamam vb için) kullanılır durumdadır.
• L293D DC motor sürücü modülü (L293D entegresi isteğe bağlı) soketi hazır durumdadır.
• DS18B20 dijital sıcaklık sensörü barındırmaktadır.
• USART Modülü (max232 ve DB9 konnektör) çalışır durumdadır.
• PowerLED sürücü modülü mevcuttur.
• Deney seti dışında yapılacak olan uygulamalar için bir adet bread board sete dahil edilmiştir.

Deney Seti/Kartı Paketine Dahil ve İsteye Bağlı Olan Donanımlar

Ayrıca,
1. Bir adet STM32F4 Deney Seti Kullanma Kılavuzu ve Test Uygulamaları kitapçığı

2. Yazılım CD'si

3. 12 volt Swich mod güç kaynağı

Yazılım CD içeriği:

• mikroC Pro For Arm Demo versiyonu.
• STM32F407VG Entegresi datasheet PDF dosyası.
• Modüllere ait uygulama programları.
• mikroC ile ARM Programlama kitabı içerisinde bulunan programlara ait dosyaların hex ve c kaynak kodları
• Veri katalogları.
• Deney seti kullanma kılavuzu PDF dosyası.
