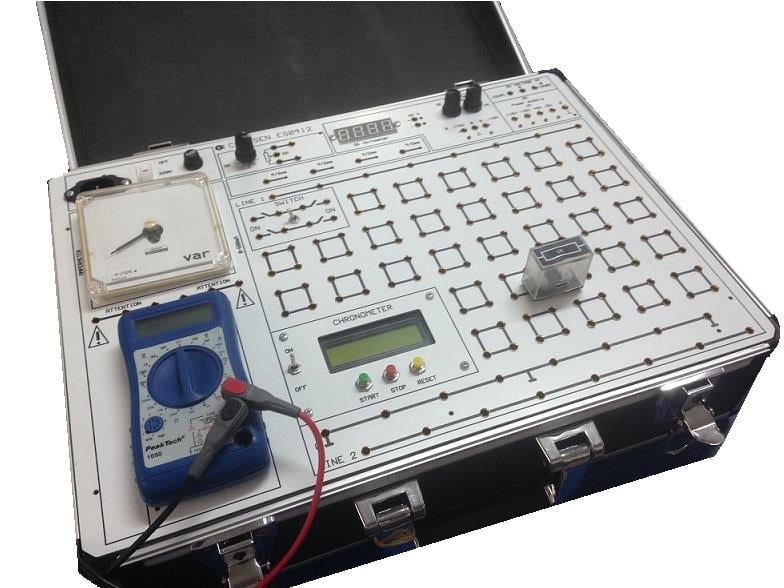

Temel Elektrik Eğitim Seti temel seviye elektrik kanunlarının anlatımı ve uygulamalarının yapılmasına, Fizik derslerindeki konuların uygulamalarında kullanım için tasarlanmıştır.
Temel Elektrik Eğitim setiyle; voltaj, akım, rezistans ölçümleri yaparak Ohm kanununu doğrulama, dirençlerin seri, paralel ve karışık kombinasyonlarının sonuçlarını irdeleme, Kirchhoff yasalarının doğrulanması, doğru ve alternatif akım devrelerinin incelenmesi, kondansatörün dolma ve boşalma karakteristiklerinin incelenmesi, kondansatörlerin seri, paralel ve karışık kombinasyonlarının sonuçlarının irdelenmesi, RL, RC, LC, RLC devrelerinin kurulması, doğrultucular; yarım – tam dalga doğrultucu, C-süzgeci deneyleri yapılabilir.
Teknik Özellikler:
Temel Elektrik Eğitim Seti 220 Volt AC, 50 Hz.’lik şehir geriliminde çalışıp, Tam güç gereksinimi 80W’dır.

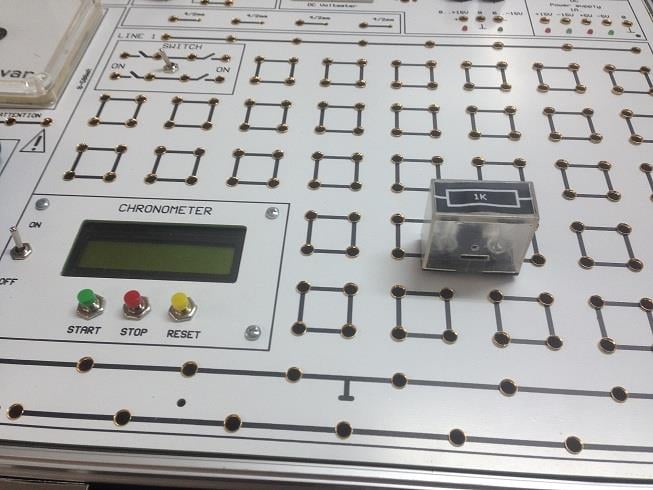

Deney paneli yaklaşık 440mm350 mm büyüklüğünde PCB malzemeden yapılmıştır.
PCB ön paneli üzerine yerleştirilmiş ve aralıkları merkez den merkeze 19mm aralıklı 4’lü gruplar halinde alttan kısa devreli 4mm çaplı altın kaplamalı soketleri vardır. Bu soketlere şeffaf plastik kutular içinde bulunan ve 4mm fişli elektronik elemanlar takılarak devre oluşturulur.
1 adet Potansiyometre deney paneline monteli, 0-5 kOhm arası, Çok turlu ve %5 lineerdir.
Bağımsız iki kontak üç pozisyonlu anahtar deney paneline monteli ve 5 A akıma dayanabilir özelliktedir. Kontakları panel üzerine 4mm altın kaplamalı soketlere içeriden bağlıdır.
AC Güç Kaynağı :
Temel Elektrik Eğitim Setine entegre olarak mevcuttur ve 12 V, 1 A (12 Voltta 1 Amper) sağlayabilir. Bağlantısı 4mm fişlere uygun olarak panel üzerinde bulunur.
Dijital Voltmetre:
3 dijit dijital göstergeli 0-99 V ölçüme uygundur.
DC Güç Kaynağı:
Ayarlı – kısa devre korumalı: 0..+15V, 0..-15V , 1A , Sabit kısa devre korumalı: +15V , – 15V , -5V , + 5V 1 amper gerilim çıkışları vardır. Bu gerilimlerin çıkışları 4mm fişlere uygun olup çıkışlarında uyarı LED leri bulunur. Panel üzerinde Hat 1 ve Hat 2 olarak kolay bağlantı noktaları 4mm fişlere uygun olarak tasarlanmıştır.
Dijital Kronometre:
Mikro işlemcili ve deney setine entegredir. 6 dijit LCD göstergeye sahip, Start-Stop, Lap-Reset düğmelerine sahiptir, 0.01 saniye hassasiyetindedir.
Analog veya Dijital Multimetre:
Temel Elektrik Eğitim Seti üzerine 4mm fişler ile takılıp istendiğinde yerinden çıkarılarak masa üzerinde çalışmaya uygun 1 adet multimetre bulunur.
Temel Elektrik Eğitim Seti ile birlikte verilen Ek kit Malzemelerin Teknik Özellikleri:

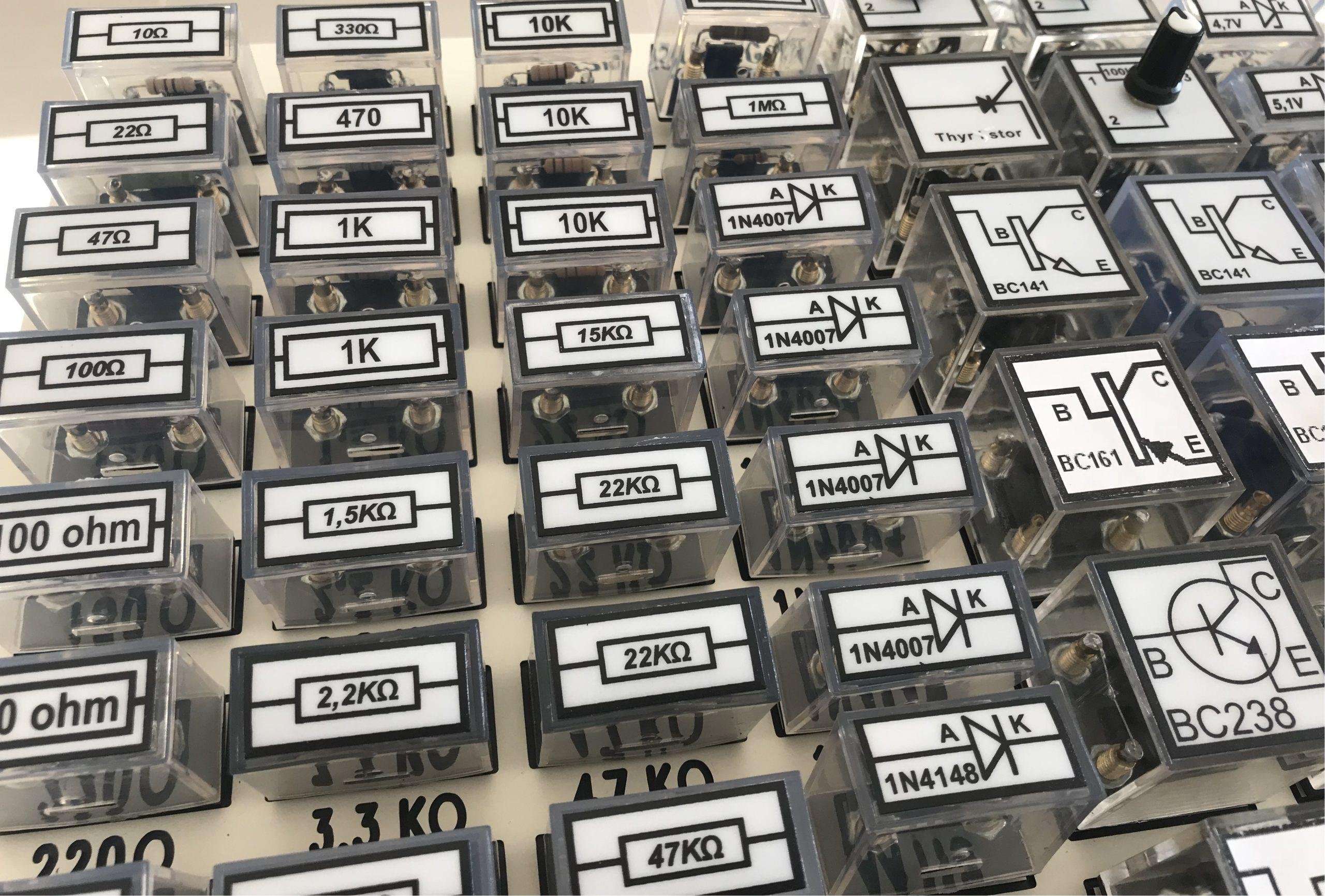

Aşağıda listelenen malzemeler şeffaf plastik kutular içinde ve altın kaplamalı 4mm yaylı fişlere sahip olarak verilmektedir.Fişler arası mesafe paneldeki deliklere uygun olarak 19mm aralıktadır. Plastik kutular istendiğinde parça değişimi için alt parçasından açılabilir.
