Sensör Uygulamaları Eğitim Seti, Endüstride kullanılan sensörlerin anlatım ve uygulamalarının yapılabilmesi için tasarlanmıştır.
Sensör Uygulamaları Eğitim Seti üzerinde ayarlı ve sabit Güç Kaynakları, Frekansmetre,TTL Osilatör, Voltmetre, Ampermetre, Yukarı – Aşağı Sayıcı ve Sensör uygulamaları için gerekli giriş – çıkış elemanları bulunmaktadır.
Sensör Uygulamaları Eğitim Setinde, Hız ve Yön kontrollü, Lineer ve Dairesel hareket mekanizması sayesinde farklı tip sensörlerle cisimlerin algılama mesafesi, geçiş yapan farklı materyalli cisimlerin sayımı, Sensörlerin çalışma frekansı, çalışma gerilimi ve akımı izlenebilmektedir.
Sensör Uygulamaları Eğitim seti, Sensör uygulamaları için tasarlanmış uygulama modüllerini içermektedir. Sette tüm ara bağlantılar için 2mm soket ve farklı renklerde 2mm fişli kablolar kullanılmıştır.
Sensör Uygulamaları Deney Modülleri bağlantı noktaları altın kaplamalıdır.
Sensör Uygulamaları Deneyler ile ilgili Türkçe ve İngilizce Deney Kitabı verilir.

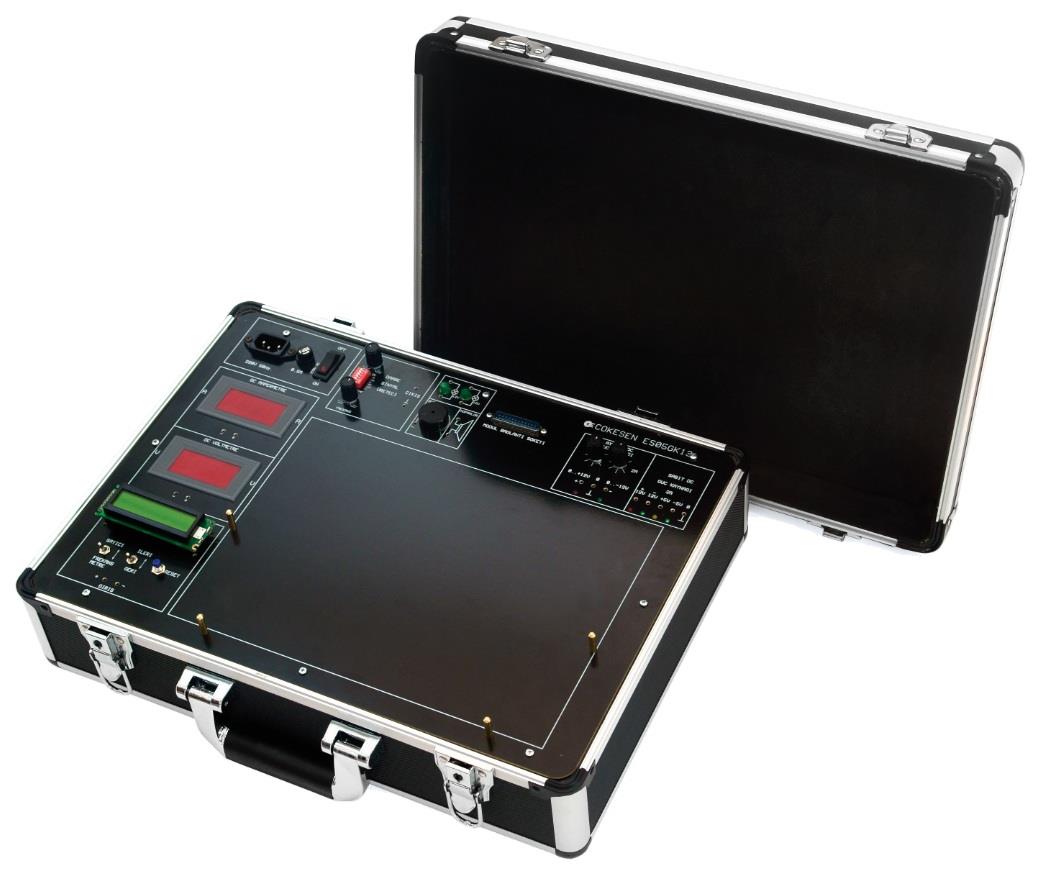

Sensör Uygulamaları Ana Cihaz
Eğitim Seti Çantası:
Sağlam bir taşıma kulpuna sahip olup depolanmaya uygun bir yapıya sahiptir.
Dış yapısı Paslanmaz ve hafif malzeme olarak alüminyum ve kırılmaz ABS malzemeden üretilmiştir.
Taşıma kolaylığı için sağlam ve kulpludur.
Cihaz kullanım sonrası kapağı kapatılarak her iki tarafından kilitlenip depolanabilir. Çantaya ait 2 adet kilit anahtarı verilir.
Çanta boyutları dolap ölçülerine uyması için 460mm Boy x 340mm En x 160mm Genişlikte yapılmıştır.
Sensör Uygulamaları Deney Modülleri
Sensör Uygulamaları deney modülleri alt yüzeyleri darbe ve benzeri etkilere dayanıklı yalıtkan plastik kutuludur.
Sensör Uygulamaları deney modülleri üzerinde deney seti Ana Cihazına uygun bağlantı sağlayabilen 25 pin D-SUB soket bulunur.
Sensör Uygulamaları deney modülleri üzerinde devre şemaları çizili ve altın kaplamalı 2 mm bağlantı kabloları ile devre kurularak deney yapılabilir.
Sensör Uygulamaları deney modülleri harici olarak bir DC Güç Kaynağı üzerinden çalışır.
Sensör Uygulamaları deney modülleri üzerinde DC 1A. Ayarlı 0…±12V, sabit +12V, -12V , -5V , +5V Gerilimler bulunur.
Yapılabilecek Deneyler:
ES05-27.01: NTC, PTC, Termokupl, Bimetal, Yarı iletken ısı sensörü, LDR, Foto diyot, Foto transistör, Nem sensörü, Opto küpler, Reed röle
ES05-27.02: Piezo elektrik elemanı, Solar cell, Hall effekt, PIR sensör, Mikrofon, Mercury switch, LED, Gaz sensörü
ES05-27.03: Endüktif Sensör, Optik Sensör, Kapasitif sensör
