Eğitim Seti ile birlikte opsiyonlar halinde alınabilen Uygulama modüllerine göre aşağıdaki konuların eğitimi sağlanabilir:
Analog Teknoloji Deneyleri, Dijital Teknoloji Deneyleri, Güç Elektroniği Deneyleri, Sensör ve Uygulama Deneyleri, Haberleşme Teknolojisi Deneyleri, PID Kontrol Teknolojisi Deneyleri
D-SUB soketi: Modüllerin bağlantısı ve beslenmesi için kullanılan bu soket sayesinde Uygulama modülüne sadece modülde kullanılacak gerilimlerin ulaşması sağlanır. Bu şekilde Öğrencinin yanlış gerilim beslemesi mümkün olmaz. Uygulama modüllerinde de karşılığı olan 25 pin, D-SUB soket bulunur ve esnek yassı kablosu ve çift tarafındaki uygun soketleri sayesinde çok kolay bağlantı yapılması sağlanmıştır.
Teknik Özellikleri
DC Güç Kaynağı: 0-30V 0-3A Voltaj ve Akım ayarlı, Ayar değerini gösteren Dijital Voltmetre ve Dijital Ampermetreli, Çıkış bağlantıları 2mm Ayarlı 0– +/-12V 1A Led Göstergeli, Kısa Devre Korumalı, Sabit : +/-12V 1 A LED göstergeli ve +/-5V 1A LED göstergeli, Çıkış bağlantıları 2mm.
AC Gerilim Kaynağı: 1 A, orta ucu sigorta üzerinden 12V-0-12V, bağlantıları 2mm çıkış uçlu.
Sinyal Jeneratörü: Sinüs-Kare-Üçgen-Rampa sinyal seçme özellikli çıkışları 2mm, Frekans bandı 0-200KHz. 6 kademe seçmeli, Ayrıca ince ayar potansiyometreli, Sweep-in özellikli giriş 2mm fişlere uygun. DC Off-set ayar potansiyometreli +/-4V , seviye ayarı aşağı veya yukarı durumu LED göstergeli. Çıkış empedans değeri seçmeli AC- 50 ohm – 600ohm. Çıkış sinyali zayıflatma seçme komütatörlü 4 kademe olarak: 0 , -20dB , -40dB, -60dB. Çıkış sinyali 10Vpp. Genlik ayar potansiyometreli.
Sabit TTL sinyal çıkışı: 1Hz, 50Hz, 1MHz.
TTL sinyal kaynağı çıkış Q ve Q(-) , SET – CLOCK- RESET seçme butonlu.
Lojik Probe: CMOS / TTL, çıkış High-Low-Pulse LED göstergeli , Pulse/const. Seçme özellikli.
Sayısal (Binary) anahtarlar 2 adet 6 bit çıkışlar LED göstergeli.
7 segment display 2 adet, 7447 entegre sürücülü, abcd bağlantıları 2mm fişlere uygun.
Röle 5V , 2 kontaklı, bağlantıları 2mm fişlere uygun.
3 pozisyonlu anahtar: ON/OFF/ON, bağlantıları 2mm fişlere uygun.
Hoparlör 8 ohm 0,2W bağlantı noktaları 2mm fişe uygun.
3 adet 12V flemanlı lamba, bağlantıları 2mm fişlere uygun.
Potansiyometre 3 adet: 1Kohm,10Kohm,1Mohm, bağlantıları 2mm fişlere uygun.
Şebeke bağlantısı kolay değişebilen sigortalı, Işıklı açma/kapatma anahtarlı, topraklı fişli kablo 220V.
Deney cihazı çalışma gerilimi 220V AC 50Hz.
Ana cihaz 2mm soket bağlantıları ve bağlantı kablo uçları sonsuz geçmelidir ve altın kaplamadır.
1 adet 25 pin D-SUB soketli modül/ ana cihaz arası bağlantı kablosu Eğitim Seti ile birlikte verilir.

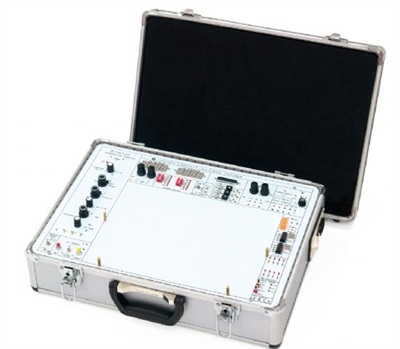

Çanta tip Eğitim Seti kapak kısmı setten ayrılabilmektedir.

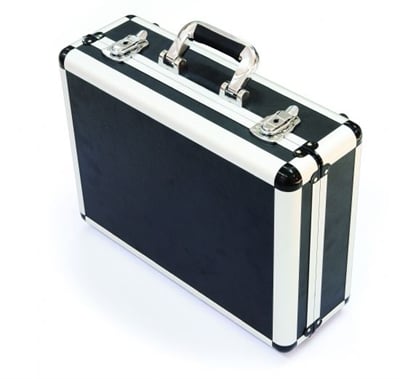

Cihaz kullanım sonrası kapağı kapatılarak kilitlenip depolanabilir. Çantaya ait 2 adet kilit anahtarı verilir.
Deney Cihazı dış yapısı Paslanmaz ve hafif malzeme olarak alüminyum ve kırılmaz ABS malzemeden üretilmiştir.
Taşıma kolaylığı için sağlam ve kulpludur.
