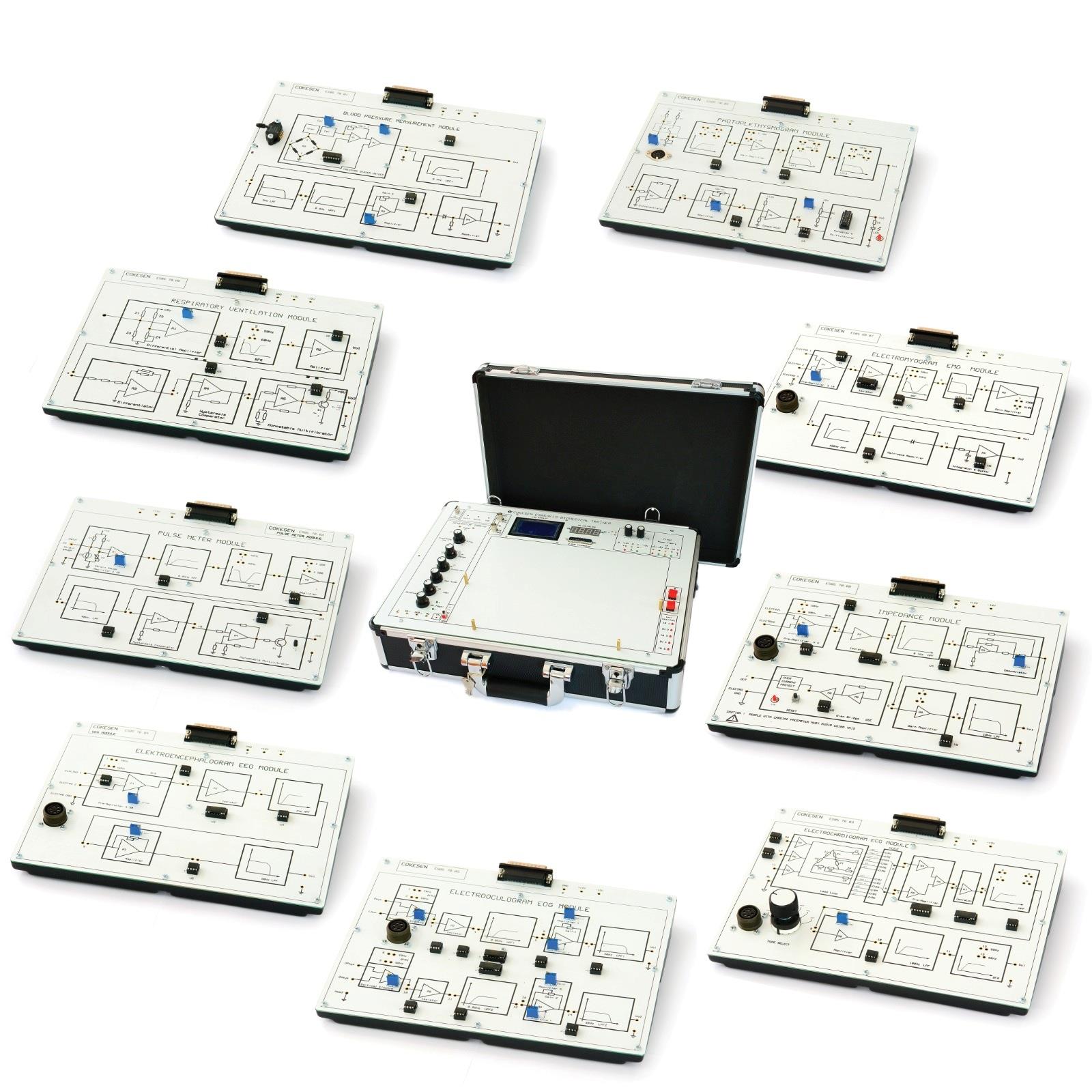

Biyomedikal Pratikleri Eğitim Seti içerisinde bütünleşmiş donanım ve yazılımı sayesinde 2 kanal ve her bir kanal 60MHz Osiloskop özelliğine sahiptir. Ana set üzerinden ölçüm probu veya 2mm bağlantıları üzerinden ölçümler ve kayıt işlemleri yapılabilir. Veriler ve ölçümler kaydedilebilir. Sinyal değerleri ve şekilleri JPEG, Word veya resim dosyası olarak kayıt altına alınarak çıktı alınabilir.
Biyomedikal Pratikleri Eğitim Seti orta bölümünde Biyomedikal deney modülleri uygulama alanı bulunur.Bu alana yerleştirilen uygulama modülleri D-SUB soketi ile Ana cihaza bağlantıları yapılır.
D-SUB soketi: Modüllerin bağlantısı ve beslenmesi için kullanılan bu soket sayesinde Uygulama modülüne sadece modülde kullanılacak gerilimlerin ulaşması sağlanır. Bu şekilde Öğrencinin yanlış gerilim beslemesi mümkün olmaz. Uygulama modüllerinde de karşılığı olan 25 pin, D-SUB soket bulunur ve esnek yassı kablosu ve çift tarafındaki uygun soketleri sayesinde çok kolay bağlantı yapılması sağlanmıştır.
Biyomedikal Pratikleri Eğitim Seti Ana Ünite Teknik Özellikler:
Biyomedikal Pratikleri Eğitim Seti 220V 50 Hz şebeke gerilimi ile çalışmaktadır.
On/Off anahtarı ve kolay değişen tip sigortası bulunur.
Modül Seçim ve Reset Tuşları bulunur.
Sinyal Jeneratörü
0-200kHz. Sinüs-Üçgen-Kare- 0-100KHz Rampa sinyal verir.
6 kademe Frekans seçim komütatörü ve ince ayar potansiyometresi bulunur.
DC seviye(DC-Off Set) (+/- 4V arası ) ayarlanabilir. Yukarı veya aşağı durum uyarı LED göstergelidir.
Zayıflatma olarak: 0, -20dB, -40dB, -60dB döner tip komütatör ile seçmelidir.
Empedans değerine göre çıkışları: 0 (AC) , 50 ohm, 600 ohm.
Sweep -in girişi bulunur.
Tüm bağlantı noktaları 2mm altın kaplamalıdır.
Sinyal jeneratörü cihaz çalıştırıldığında LED göstergesi sayesinde çalışmakta olduğu görülmektedir.
Dijital DC Voltmetre
Voltmetre bağlantıları 2mm fişlere uygun soketlidir.
Ölçüm Aralığı 0 – 99,9V.
DC Güç Kaynağı
Simetrik ve Ayarlı: 0… +12 V 1A. DC ve 0… – 12V DC 1 A kısa devre korumalı ve LED göstergelidir.
Sabit gerilimler: +12V 1A, -12V 1A. +5V 1A , -5V 1A. Her bir gerilim çıkışına ait LED göstergeleri bulunur ve kısa devre halinde LED sönerek uyarı verir. Gerilimler kısa devre korumalıdır.
Grafik LCD Display (64×128 piksel)
Hangi Modülün seçili olduğu değerlerini göstermektedir.
Hangi girişlerin aktif olduğu değerlerini göstermektedir.
Dakikadaki Kalp atım hızı değerlerini göstermektedir.
Dakikadaki Solunum sayısı değerlerini göstermektedir.
Sinyal jeneratör Frekansı değerlerini göstermektedir.
Ana cihaz 2mm soket bağlantıları ve bağlantı kablo uçları sonsuz geçmelidir ve altın kaplamadır.
1 adet 25 pin D-SUB soketli modül/ ana cihaz arası bağlantı kablosu Eğitim Seti ile birlikte verilir.
Eğitim Seti Çantası:
Sağlam bir taşıma kulpuna sahip olup depolanmaya uygun bir yapıya sahiptir.
Dış yapısı Paslanmaz ve hafif malzeme olarak alüminyum ve kırılmaz ABS malzemeden üretilmiştir.
Taşıma kolaylığı için sağlam ve kulpludur.
Cihaz kullanım sonrası kapağı kapatılarak her iki tarafından kilitlenip depolanabilir. Çantaya ait 2 adet kilit anahtarı verilir.
Çanta boyutları dolap ölçülerine uyması için 460mm Boy x 340mm En x 160mm Genişlikte yapılmıştır.
Biyomedikal Uygulama Modülleri Teknik Özellikler:
Biyomedikal Uygulama Deney Modülleri Eğitim Seti ana ünite üzerine mevcut D-SUB bağlantısı takılarak gerçekleştirilen deneyler, Uygulama Modülleri üzerinden beslemeleri yapılarak kullanılabilinir.Bu seçim yapıldığında Uygulama Modülleri harici olarak DC Güç Kaynağından beslenmesi gerekir.
Bunun için; DC 1A. Ayarlı 0-12V, sabit +12V , -12V , -5V , +5V gerilimlere ihtiyaç olacaktır.
Biyomedikal Uygulama Deney Modülleri bağlantı noktaları altın kaplamalıdır.
Biyomedikal Uygulama Deney Modülleri üzerinde devre şeması ve devre elemanları dizilidir.
Türkçe ve İngilizce deney kitapları Eğitim seti ile birlikte verilmektedir.
Biyomedikal Uygulama Deney Modülleri ile 2mm altın kaplamalı özel kablolar verilmektedir.
ES05.70.01 Osilometrik Kan Basıncı Deney Modülü
Sistem yapısı:
Bu deney, öğrencilerin kan basıncı ölçümlerinin yapılmasını anlamalarına yardımcı olmaktadır.
İki farklı ölçüm karşılaştırılmaktadır:
Geleneksel stetoskop ve modern osilometrik ölçem,
Pratik açıdan bakıldığında öğrenciler sadece basınç sensörünün piozoelektrik özelliğini değil, aynı zamanda kan basıncının direkt ve endirekt kalibrasyon metotlarını öğrenmektedir.
Yapılabilecek Deneyler:
Basınç Sensör sürücüsünün kalibrasyonu,
Yüksek geçirgen Filtre 1 ‘in (HPF) 1 ölçüm karakteristiği,
Alçak Geçirgen Filtrenin (LPF) ölçüm karakteristiği,
Yüksek geçirgen Filtre 2 ‘in (HPF2) ölçüm karakteristiği,
Doğrultucu karakteristiğinin ölçümü,
Stetoskop kullanarak kan basıncı ölçümü,
Osiloskop ve Osilometrik sensör kullanarak Kan basıncı ölçümü,
Yazılımı ve Osilometrik sensör kullanarak Kan basıncı ölçümü.
ES05.70.02 Solunum Vantilasyonu Deney Modülü
Sistem yapısı:
Bu deneyde, çeşitli solunum aktivitelerini gerçekleştirilmesinin ve termal sensör kullanılarak ateş ölçümünün nasıl yapıldığı gözlemlenmektedir.
Yapılabilecek Deneyler:
Fark anfisinin kalibrasyonu,
Band geçirmeyen Filtrenin (BRF) ölçüm karakteristiği,
Anfinin karakteristik ölçümü,
Farkın ölçülen karakteristiği,
Histerisiz karşılaştırıcının ölçülen karakteristiği,
Tek kararlı Multivibratörün ölçülen karakteristiği,
Osiloskop kullanarak solunum Frekansı ölçümü,
Yazılımı kullanarak solunum Frekans ölçümü.
ES05.70.03 Nabız Ölçer Deney Modülü
Sistem yapısı:
Bu deneyde, arteryal palsların ölçülebilmesi için strain gauge kullanımı amaçlanmaktadır.
Yapılabilecek Deneyler:
Starin Gauge anfisinin kalibrasyonu,
Yüksek geçirgen Filtrenin (HPF) ölçüm karakteristiği,
Band geçirmeyen Filtrenin (BRF) ölçüm karakteristiği,
Anfi karakteristiğinin ölçümü,
Alçak Geçirgen Filtrenin ölçüm karakteristiği,
Histerisiz karşılaştırıcının ölçülen karakteristiği,
Tek kararlı Multivibratörün ölçülen karakteristiği,
Osiloskop kullanarak nabız ölçümü,
Osiloskop kullanarak damar hacmi ölçümü,
Yazılımı kullanarak solunum nabız ölçümü.
ES05.70.04 Elektroensefalogram (EEG) Deney Modülü
Sistem yapısı:
Bu deney, insan beyninin elektriksel aktiviteleri hakkında bilgi edinmeye yardımcı olmaktadır. EEG konusunda görsel simülasyonlarda alfa dalgasının ölçülmesi işlenmektedir. EEG sinyallerinin oldukça düşük genliğe sahip olması nedeniyle, yüksek kazançlı anfi kullanılarak salınımlardan kaçınılmaya çalışılmaktadır.
Yapılabilecek Deneyler:
Ön anfi devresinin kalibrasyonu,
Band geçirmeyen Filtrenin (BRF) ölçüm karakteristiği,
Yüksek geçirgen Filtrenin (HPF) ölçüm karakteristiği,
Anfi’nin karakteristiğinin ölçümü,
Alçak Geçirgen Filtrenin (LPF) ölçüm karakteristiği,
Osiloskop kullanarak EEG ölçümü,
Yazılımı kullanarak EEG ölçümü.
ES05.70.05 Elektrokulogram (EOG) Deney Modülü
Sistem yapısı:
Bu deneyde, kaslardaki hareketin göz hareketi ile kontrolü ele alınmaktadır. Buna ek olarak, gözün dikey veya yatay hareketinde kasların elektriksel aktivitesi ölçülebilmektedir.
Yapılabilecek Deneyler:
Yatay Yüzey elektrot devresinin kalibrasyonu,
Band geçirmeyen Filtre 1’in (BRF1) ölçüm karakteristiği,
Yüksek geçirgen Filtre 1 ‘in (HPF1) ölçüm karakteristiği,
Kazanç anfi 1’in karakteristiğinin ölçümü,
Alçak Geçirgen Filtre 1 ‘in (LPF1) ölçüm karakteristiği,
Dikey yüzey elektrot devresinin kalibrasyonu,
Band geçirmeyen Filtre 2’in (BRF2) ölçüm karakteristiği,
Yüksek geçirgen Filtre 2 ‘in (HPF2) ölçüm karakteristiği,
Anfi 2’in karakteristiğinin ölçümü,
Alçak Geçirgen Filtre 2 ‘in (LPF2) ölçüm karakteristiği,
Osiloskop kullanarak EOG ölçümü,
Yazılımı kullanarak EOG ölçümü.
ES05.70.06 Fotoplestirmograf (Damar Hacmi) Deney Modülü
Sistem yapısı:
Bu deneyde, öğrencilerin kızıl ötesi sensör kullanarak parmak yardımıyla damarlardaki küçük değişimleri incelemeleri sağlanmaktadır.
Yapılabilecek Deneyler:
Yüksek geçirgen Filtrenin (HPF) ölçüm karakteristiği,
Anfi karakteristiğinin ölçümü,
4.Dereceden Alçak Geçirgen Filtrenin ölçüm karakteristiği,
Farkın ölçülen karakteristiği,
Karıştırıcının ölçülen karakteristiği,
Tek Kararlı Multivibratörün ölçülen karakteristiği,
Osiloskop kullanarak damar hacmi ölçümleri,
Yazılımı kullanarak İnsan damar hacmi ölçümü.
ES05.70.07 Elektromiyogram (EMG) Deney Modülü
Sistem yapısı:
Bu deneyde, çeşitli kas hareketlerinde elektriksel potansiyelin değişimi hakkında öğrencilere derinlemesine inceleme yapmasına imkân sağlamaktadır. Bunun yanında, farklı test noktalarında kaslardaki özel durumların kuvvetlerinin ölçülmesi de gerçekleştirilebilir. Özellikle iskelete ait kaslarda ölçümler yapılabilmektedir.
Yapılabilecek Deneyler:
Ön anfi devresinin kalibrasyonu,
Band geçirmeyen Filtrenin (BRF) ölçüm karakteristiği,
Alçak geçirgen filtrenin (LPF) ölçüm karakteristiği,
Kazanç anfisinin karakteristiğinin ölçümü,
Yüksek geçirgen Filtrenin (HPF) ölçüm karakteristiği,
Yarı dalga doğrultucunun ölçüm karakteristiği,
İntegratör&Bufer karakteristik ölçümleri,
Osiloskop kullanarak EMG ölçümü,
Yazılımı kullanarak insan EMG ölçümü.
ES05.70.08 Empedans Ölçer Deney Modülü
Sistem yapısı:
Bu deneyde, vücut direnci ölçümünü kapsamaktadır. İnsan vücuduna sabit akım gönderildiğinde, kapalı çevrim akım oluşturulmakta, böylece kalbin pompalaması ve solunumla kapasitif empedans oluşturulmaktadır.
Yapılabilecek Deneyler:
Ön anfinin kalibrasyonu,
Band geçirmeyen Filtrenin (BRF) ölçüm karakteristiği,
Wien Köprüsünün ölçümünün karakteristiği,
Yüksek geçirgen Filtrenin (HPF) ölçüm karakteristiği,
Demodülatörün karakteristik ölçümü,
Anfinin karakteristik ölçümü,
Alçak Geçirgen Filtrenin ölçüm karakteristiği,
Osiloskop ile vücut direnci ölçümü,
Yazılımı kullanarak vücut empedansının ölçümü.
ES05.70.09 Elektrokardiyogram (ECG) Deney Modülü
Sistem yapısı:
Bu deney, kalbin pompalama çevrimi boyunca elektriksel aktivitesinin nasıl oluştuğunun anlaşılmasına yardımcı olmaktadır. Oluşan bu dalga şekline elektrokardiyogram (ECG) denilmektedir. Modül Wilson şebeke tasarımı ve izolasyon devre Tasarımı konularını içermekte ve altı farklı ECG sinyalini ölçmek için kullanılabilmektedir.
Yapılabilecek Deneyler:
Yüksek geçirgen Filtre(HPF) karakteristiğinin ölçümü,
Anfi karakteristiğinin ölçümü,
Alçak geçirgen Fitrenin (LPF) ölçüm karakteristiği,
Band geçirmeyen Fitrenin (BRF) ölçüm karakteristiği,
ECG simülatörü kullanılarak ECG ölçümü,
Osiloskop kullanarak İnsan ECG ölçümü,
Yazılımı kullanarak İnsan ECG ölçümü.
ES05.07 Op-Amp 1 (İşlemsel Yükselteç) Deney Modülü
Sistem yapısı:
İşlemsel Yükselteçlerin yapısı, eviren ve evirmeyen yükselteç türleri, toplayıcı ve fark yükselteç yapıları ile karşılaştırıcıların biyomedikal uygulamalarında nasıl kullanılabileceğinin öğrenilmesi amaçlanmaktadır.
Yapılabilecek Deneyler:
741 İşlemsel Yükselteç Entegresi Deneyi,
Geri Besleme Döngüsü (Feedback-Loop) Deneyi,
Evirici İşlemsel Yükselteç Deneyi,
Evirmesiz İşlemsel Yükselteç Deneyi,
Toplayıcı İşlemsel Yükselteç Deneyi,
Fark Yükselteci Deneyi,
İşlemsel Yükseltecin Karşılaştırıcı Deneyi.
ES05.08 Filtreler Deney Modülü
Sistem yapısı:
Biyomedikal devrelerde kullanılan filtrelerin türleri, yapıları, çalışma biçimlerini içeren uygulamaların yapılarak istenilen sinyallerin elde edilmesi ve gürültülerden arındırılması amaçlanmaktadır.
Yapılabilecek Deneyler:
Alçak Geçirgen Filtre Deneyi,
Yüksek Geçirgen Filtre Deneyi,
Alçak Geçirgen Filtrede Hata Deneyi,
Yüksek Geçirgen Filtrede Hata Deneyi,
LC Devresi Deneyi,
İki T Elemanlı Filtre Deneyi,
Yük ve İşlemsel Yükselteçli Devrede Filtre Deneyi,
İşlemsel Yükselteç İle Filtre Deneyi,
Zayıflatma (attenuation) Deneyi,
Birleşik Filtreler Deneyi,
Yüksek ve Alçak Geçiren Ardaşık Filtreler Deneyi,
Paralel Filtre Deneyi.
ES05.19 Op-Amp 2 (İşlemsel Yükselteç) Deney Modülü
Sistem yapısı:
İleri düzey işlemsel yükselteç uygulamalarının biyomedikal uygulamalarında kullanımının öğrenilmesi amaçlanmaktadır.
Yapılabilecek Deneyler:
Op. Amp’ın Gerilim İzleyici Olarak Kullanılması Deneyi,
Op. Amp’ın İntegral Alıcı Olarak Kullanılması Deneyi,
Op. Amp ‘ın Türev Alıcı Olarak Kullanılması Deneyi,
Op. Amp ‘ın Zamanlayıcı (Timer) Olarak Kullanılması Deneyi,
Op. Amp ‘ın Yarım Dalga Doğrultucu Olarak Kullanılması Deneyi,
Op. Amp ‘ın Tam Dalga Doğrultucu Olarak Kullanılması Deneyi,
Op. Amp ‘ın Yüksek Geçirgen Filtre Olarak Kullanılması Deneyi,
Op. Amp ‘ın Bisable (Kararlı) Multivibratör SR-Flip-Flop Olarak Kullanılması Deneyi,
Op. Amp ‘ın Gerilim/Akım Dönüştürücü Olarak Kullanılması Deneyi.
Biyomedikal Pratikleri Eğitim Seti ile verilen aksesuarlar:
5 iletkenli elektrot kablosu, Kızılötesi fotokuplör sensör, Sıcaklık sensör tutucusu, Strain gauge bağlantısı,
Dambıl (5kg), Mekanik sphygmomanometer (Stetoskop-tüp bağlayıcı-Y tüp ve el işletmeli pompa dahil),
Vücut yüzey elektrotları (100 adet), Alkol hazırlama bezleri (100 adet), Uç tutucular (4 adet), Elektrot uçları (5 adet), EEG elektrot (3 adet), Bilek tipi kelepçe, DB9 kablosu, BNC kablo, USB kablosu, Bağlantı iletkeni (30 cm-6 adet), Köprü ucu (10mm), Kesici, Test terminali, Kurulum ve Deney Kitabı, Yazılım CD
Opsiyonel Aksesuarlar:
