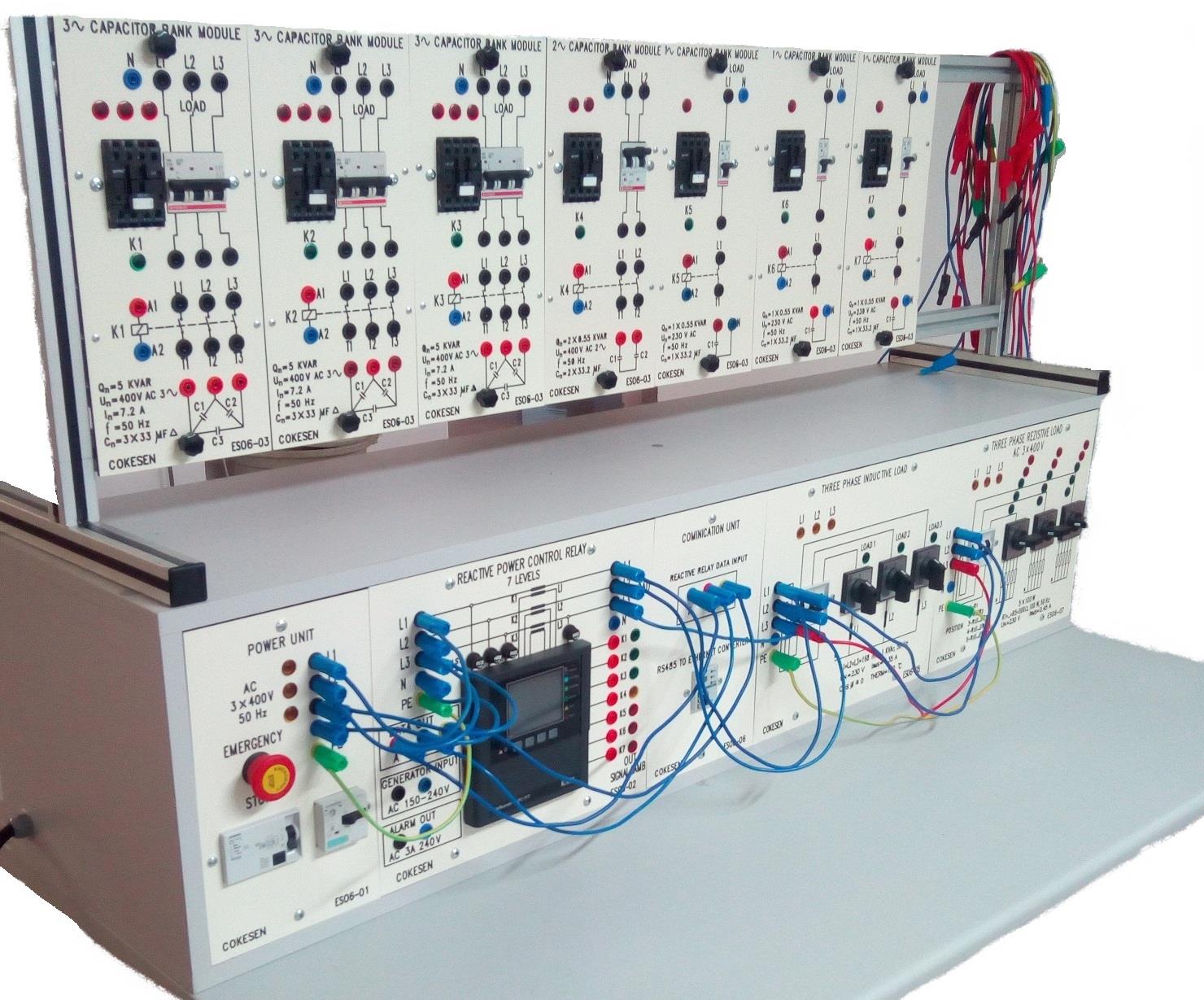

Modüler Kompanzasyon Eğitim Seti, Kompanzasyonla ilgili kavramların öğrenilmesi, devre elemanlarının tanınması ve uygulamalı eğitime yardımcı olması amacıyla modüler yapıda, 8-10kW elektriksel gücün kompanzasyonuna göre tasarlanmıştır.
Modüler Kompanzasyon Eğitim Setinde R-L-C yüklerin AC devreler üzerinde etkilerinin incelenmesi yapılabilinir, reaktif rölenin LCD ekranı ile her fazın konumu vektörel olarak görülebilinir, bilgisayar ara birim sayesinde de fazları bilgisayardan izleme, kontrol ve kumanda yapılabilinir.
Modüler Kompanzasyon Eğitim Setinde endüstride kullanılan elemanların tanınması açısından eğitim setinde birebir bu ürünler kullanılmıştır.
Modüler Kompanzasyon Eğitim Seti Deney Masası ayaklı tabla ve üst konsülünden oluşur. Ayak donanımları çizilmeye karşı fırınlı ve elektrostatik boyadan yapılmıştır. Ayak yapısı ve montajı üzerindeki ağırlıkları kaldırabilecek şekildedir. Ayakların zemine oturduğu yerlerde yükseklik ayarı yapılabilinir. Laminant Tablanın ön kısmı açılma ve kabarmaya karşı kavisli olarak masa altına döner. Sol ve sağ taraf 1,5mm kalınlıkta açık gri renk PVC dir.
Modüler Kompanzasyon Eğitim Seti deney modülleri 4mm sonsuz geçmeli özel yaylı ve çarpılmaya karşı korumalı bağlantı kabloları ile kullanılabilinir. Tüm teçhizat üzerinde, giriş ve çıkış bağlantılarında da bu kablolara uygun çift izoleli soketler bulunur. Kabloların kesiti 2,5 mm2 dir. Kablolar ve soketler 1000V AC 25 A gerilime uygundur.
Modüler Kompanzasyon Eğitim Seti deney modülleri masadaki Alüminyum sigma H profil raya yerleştirilerek dikey konumda kullanılabilecek yapıdadır.
Modüler Kompanzasyon Eğitim Setinin üzerindeki tüm teknik değerler, fonksiyon özellikleri, rakam ve yazılar uzun kullanım süreleri içinde silinmemesi için kazıma metodu ile işlenmiştir.
Teknik Özellikler:
Modüler Kompanzasyon Eğitim seti aşağıda belirtilen 5 modül, 1 yük ünitesi ve uygulama için gerekeli aksesuarlardan oluşur.
Güç Kaynağı Modülü
