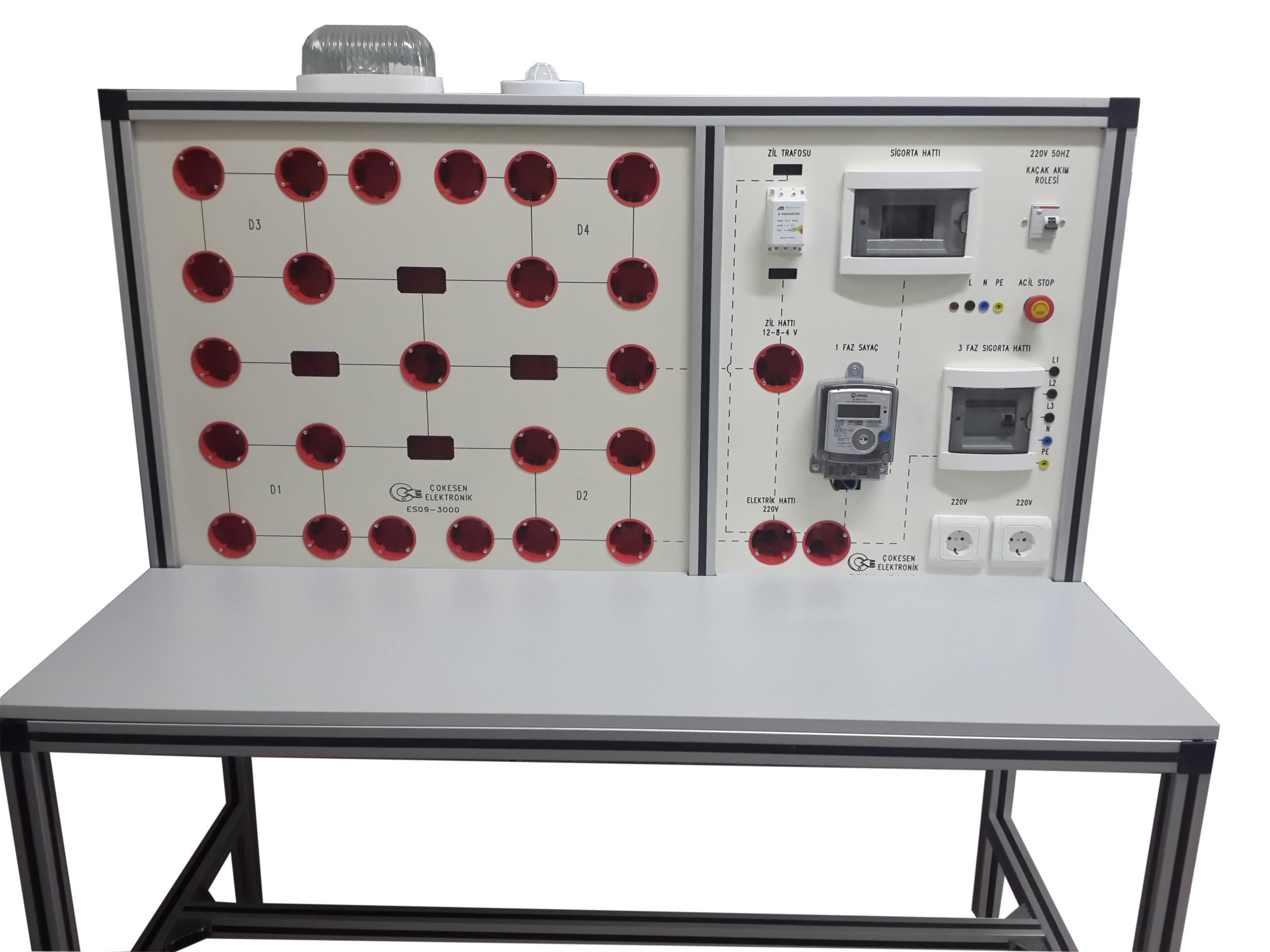

ES09-3000 Elektrik Tesisat Eğitim Seti Tek veya Çift Taraflı
Teknik Özellikler:
Elektrik Tesisat Eğitim Seti sistem iskeleti 40mm genişliğinde ve 40mm derinliğinde eloksal kaplamalı alüminyum sigma profillerden meydana gelmiştir.
Elektrik Tesisat Eğitim Seti deney modülleri 4mm sonsuz geçmeli özel yaylı ve çarpılmaya karşı korumalı bağlantı kabloları ile kullanılabilinir. Tüm teçhizat üzerinde, giriş ve çıkış bağlantılarında da bu kablolara uygun çift izoleli soketler bulunur. Kabloların kesiti 2,5 mm2 dir. Kablolar ve soketler 1000V AC 25 A gerilime uygundur.
Elektrik Tesisat Eğitim Seti üzerindeki tüm teknik değerler, fonksiyon özellikleri, rakam ve yazılar uzun kullanım süreleri içinde silinmemesi için kazıma metodu ile işlenmiştir.
Masa ayaklı tabla ve üst konsülünden oluşur. Ayak donanımları çizilmeye karşı fırınlı ve elektrostatik boyadan yapılmıştır. Ayak yapısı ve montajı üzerindeki ağırlıkları kaldırabilecek şekildedir. Ayakların zemine oturduğu yerlerde yükseklik ayarı yapılabilinir. Laminant Tablanın ön kısmı açılma ve kabarmaya karşı kavisli olarak masa altına döner. Sol ve sağ taraf 1,5mm kalınlıkta açık gri renk PVC dir.
Masa Boyutları: 132 cm uzunluk, 70 cm genişlik ve 78 cm yüksekliktedir.
Sistem enerjisi 3mt’lik 3 X 1.5mm’lik TTR kablo ile laboratuvar prizlerinden alınır.
Elektrik Tesisat Eğitim Seti 5 bloktan oluşur.
- Elektrik Bloğu
- Sigorta ve Sayaç bağlantı Bloğu
- 2 kat 4 daire bina simülasyon Bloğu
- Tavan Aydınlatma Bloğu
- Zil Tesisatı Bloğu
- Elektrik Bloğu
Elektrik Tesisat Eğitim Seti AC 230V-50Hz ile çalışır.
3 faz (R-S-T) hattı tesisatlarına imkan verir.
Güvenlik önlemleri alınarak kaçak akım sigortası ve sigorta bağlantısı sonrasında gerilim çıkışları aktiftir.
Cihazın çalışmasını kontrol etmek amacıyla anahtarlı acil stop butonu bulunur.
On/Off durumu lamba ile gözlenebilir.
- Sigorta ve Sayaç Bağlantı Bloğu
Tek faz elektronik sayaç bulunur.
5 adet tek faz sigorta bulunur.
1 adet kaçak akım sigortası kullanılmıştır.
1 adet zil trafosu bulunur.
Bina simülasyon bloğuna geçiş için iki adet buat ve hattı bulunur.
- 2 Kat 4 daire Bina Simülasyon Bloğu
27 adet buat bulunur.
Buat yerleşimleri 2 kat 4 daire planına uygundur.
- Tavan Aydınlatma Bloğu
Bina simülasyon ünitesi ile aralarında 4 tesisat hattı bulunur.
4 adet lamba asma aparatı bulunur.
1 adet 360 derece hareketli PIR dedektör bulunur.
1 adet bahçe aydınlatma lambası bulunur.
- Zil Tesisatı Bloğu
2 kat 4 daire zil tesisatı bulunur.
Bina dışı ve bina içi zil tesisatı simüle edilir.
Aksesuarlar:
4 adet 220V priz
4 adet Telefon prizi
4 adet Adi anahtar
4 adet Vavien anahtar
4 adet Komütatör anahtar
4 adet Duy
4 adet 220V lamba
25 metre zil teli
50 metre 1mm NYAF kablo
