Otomatik olarak kontrol edilebilen sistemlerin çalışma prensiplerinin uygulamalı olarak eğitimin sağlamak üzere tasarlanmıştır. Kullanılan malzeme ve tasarım olarak güvenli olup elektrik çarpması sonucu meydana gelebilecek kazalara karşı tam korumalıdır. Bu setlerde talebelerin çalışacağı düşünülerek güvenlik ön planda tutulmuş ve aynı zamanda güncel teknolojinin eğitimi amaçlanmıştır.
Eğitim seti deney modüllerden meydana gelmektedir. Bu sayede uygulaması yapılacak deney ile ilgili malzeme listesinin talebe tarafından seçilmesi imkânının yanında ileride doğabilecek ilave modüllerin de kullanımına olanak sağlanmıştır. Güvenlik olarak setin ana güç ünitesi kaçak akım rölesi, acil durum butonu ve çarpılmaya karşı korumalı çift izoleli bağlantı soketleri ile buna uygun özel bağlantı kabloları sayesinde deneyler yapılabilmektedir.
Modüler kullanıma alüminyum profil çerçevesi imkan sağlamaktadır. Deneyi yapılacak modüller bu çerçeveye kolay takılır ve kelebek vidaları ile sabitlenerek özel bağlantı kabloları ile devre kurulur. Bu sayede sarf malzeme tedariki sorunu da ortadan kalkmış ve yıllarca kullanıma uygun demirbaş nitelikli bir sistem sağlanmış olur.
Modüller üzerindeki yazı ve tanımlar ile semboller kazıma metodu ile yapılmaktadır. Bu sayede zamanla elle veya sürtünme sonucu bu tanıtıcı yazıların, sembollerin çıkması veya silinmesi mekanik olarak imkânsız hale getirilmiştir. Bu nedenle boya veya etiket kullanılmamaktadır. Modüller paslanmaz ve yalıtkan malzemeden yapılmış arka kapakları ise plastik malzemeden üretilmiştir.

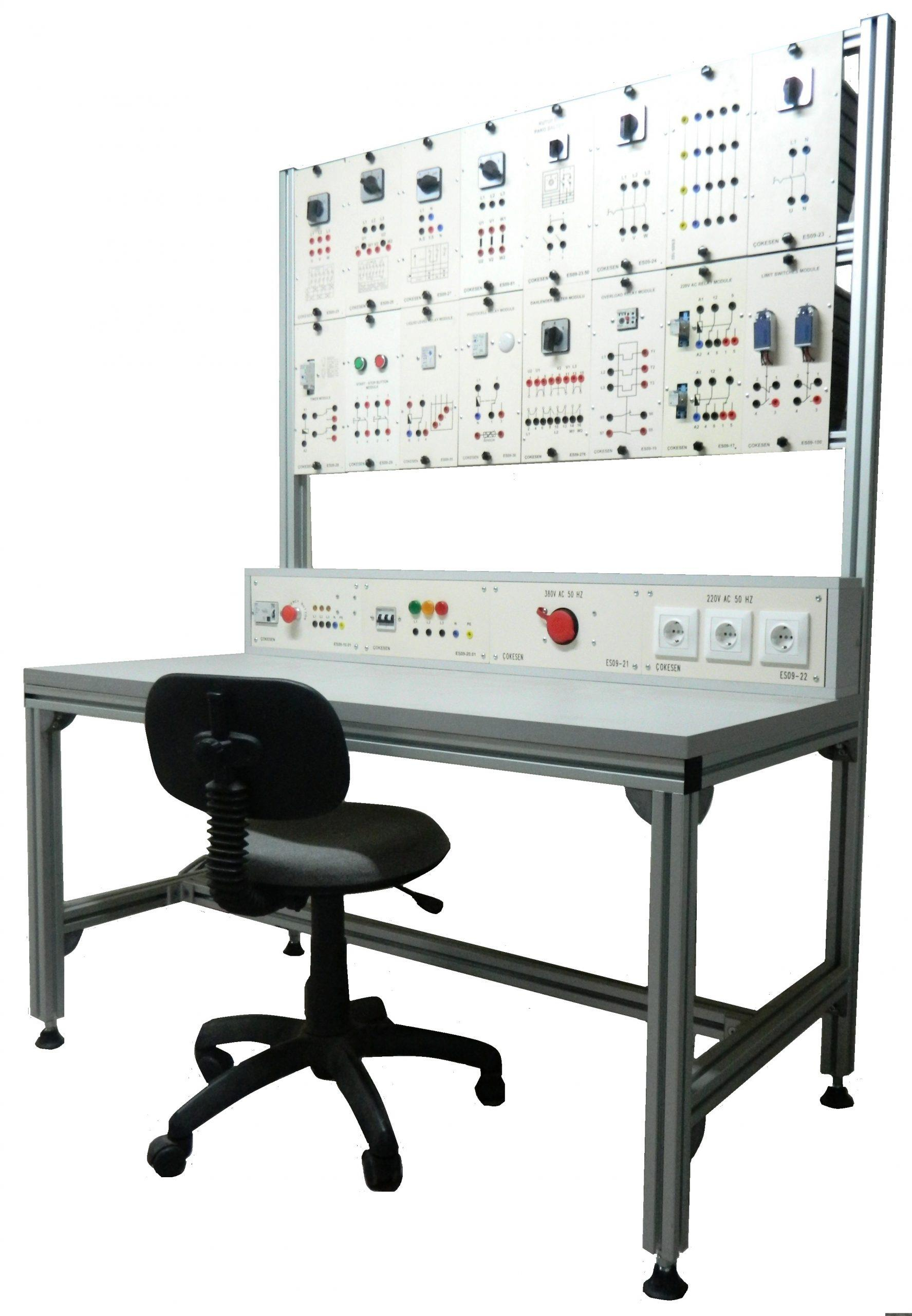

ES100 Otomatik Kumanda Eğitim Seti başlık altında olan malzemelerin tamamı alınabileceği gibi kısım kısımda listeden seçilerek alınabilmektedir. Bu Eğitim seti ÇOKESEN üretimi ES300.1200 veya tüm diğer PLC eğitim setleri ile de kullanıma uygun tasarlanmıştır.
Teknik Özellikleri:
Masa üstü Güç Konsülü
Kaçak Akım Rölesi, Acil durum butonu, L1-L2-L3-N-PE pilot lambalı 4mm çıkışlar bulunur.
3 Faz sigorta, L2-L2-L3-N-PE Pilot lambalı 4mm çıkışlar bulunur.
3 Faz harici çıkış priz modülü bulunur.
Tek faz 220V 3 Adet piriz modülü bulunur.
Boyutları: 140 x 25 x 25cm’dir.
Tabla
Boyutları: 140 x 80 x 75 cm – Laminant’tır.
Deney Modülleri
220V AC röle deney modülü
Termik röle deney modülü
Termik manyetik şalter deney modülü
Kontaktör deney modülü
2 Kutuplu şalter deney modülü
3 Kutuplu şalter deney modülü
1-0-2 Pako şalter deney modülü
0 – Yıldız – Üçgen Pako Şalter deney modülü
Zaman rölesi deney modülü
Jog Buton deney modülü
Start-Stop Buton deney modülü
Sıvı seviye röle deney modülü
Fotosel röle deney modülü
Sinyal lamba deney modülü
Dahlender deney modülü (Opsiyon)
Sınır anahtarı deney modülü
Bara deney modülü (Opsiyon)
Dahlender şalter deney modülü (Opsiyon)
Yapılabilecek Deneyler:
