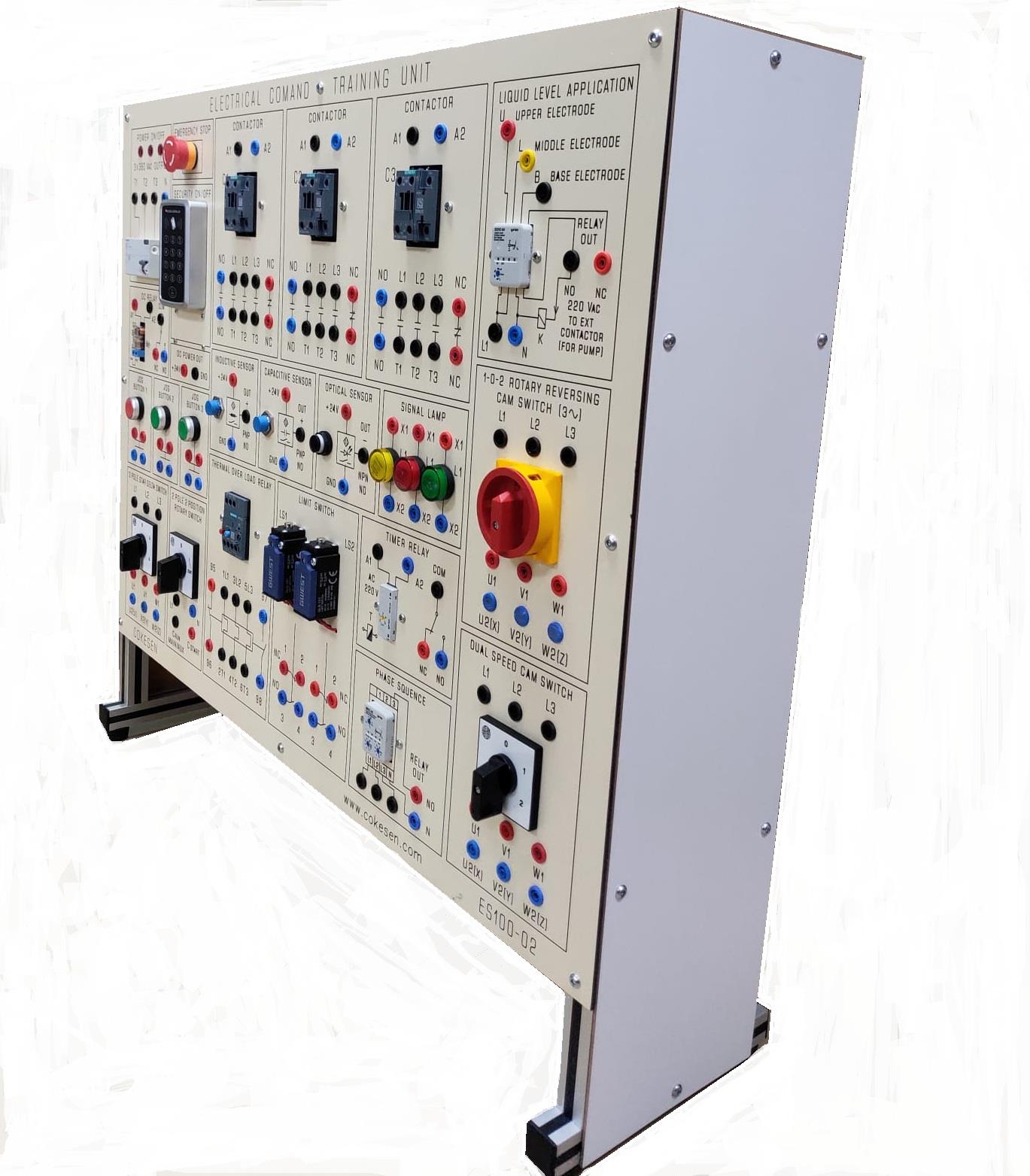

ES100.02 Otomatik Kumanda Eğitim Seti
Otomatik Kumanda Eğitim Seti, kumanda devrelerinde kullanılan devre elemanları ile yapılabilecek devreleri kolayca kurmak, çalıştırmak ve bu devre elemanlarının en kolay şekilde kavranmasını sağlamak amacı ile geliştirilmiştir.

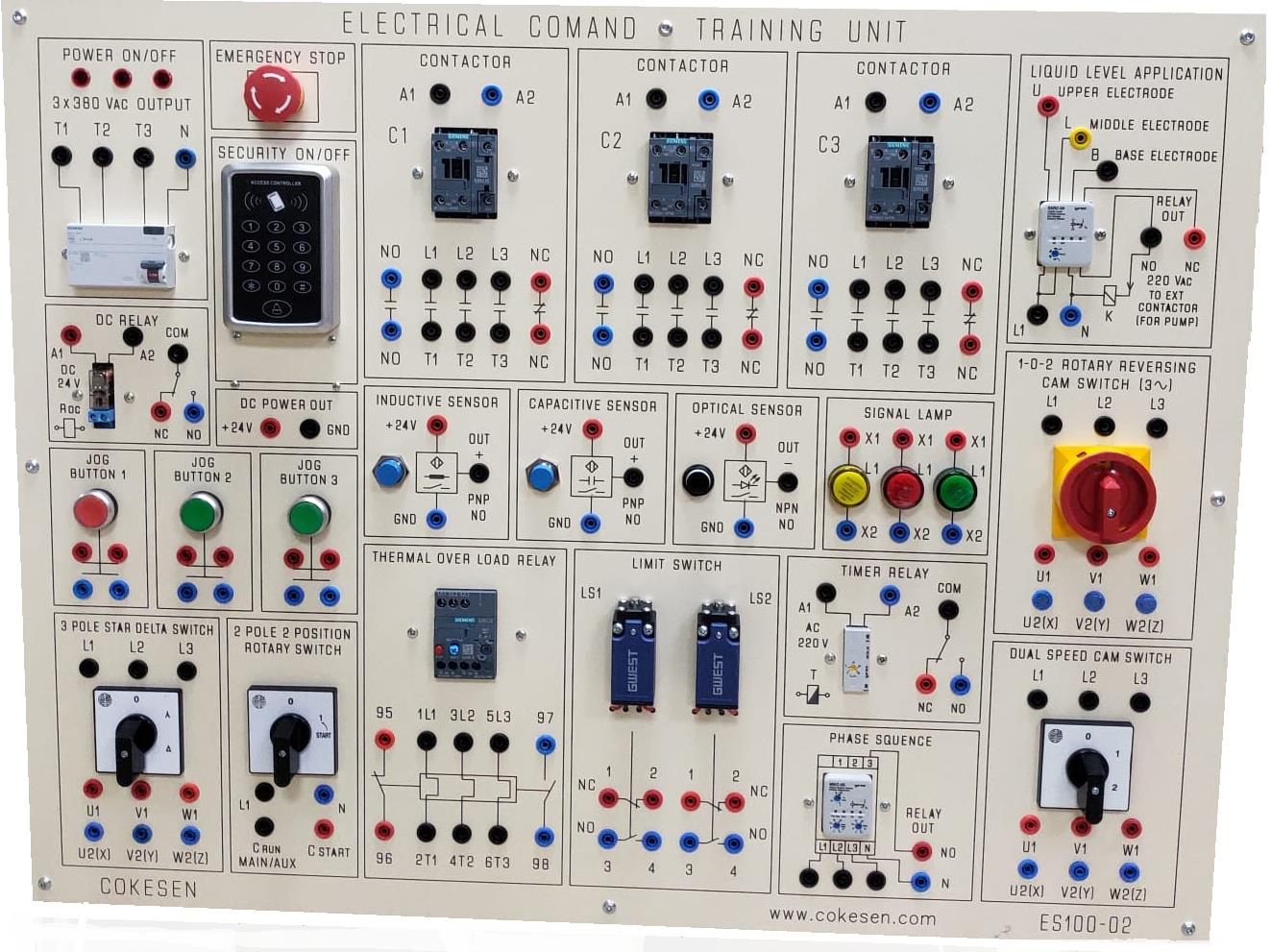

Set üzerinde şalterler, koruma ve kumanda röleleri, sensörler, akım koruma röleleri sinyal lambaları, ve zamanlayıcılar için ayrı bölümler bulunur.
Otomatik Kumanda Eğitim Seti kumanda devreleri müfredat programını karşılayacak yapıdadır.
Otomatik Kumanda Eğitim Seti 220 volt gerilimle çalışır.
Otomatik Kumanda Eğitim Seti alüminyum platform üzerine kurulmuştur ve Masa üzerinde kullanılabilinir.
Otomatik Kumanda Eğitim Seti üzerindeki tüm devre elemanları endüstride kullanılan devre elemanlarının birebir aynısıdır.
Otomatik Kumanda Eğitim Seti üzerinde kaçak akım koruma rölesi, acil durdurma butonu, sigorta koruması, kartlı güvenlik kilidi bulunur.
Otomatik Kumanda Eğitim Seti ile birlikte şu motorlar verilmektedir:
1 adet 3 fazlı Asenkron Motor (4kW Yıldız Üçgen) 400VAC,2P=4 1450 rpm,50 Hz)
1 adet çift devirli Asenkron Motor (Dahlender) 400VAC 1,4 kW , 1,8 kW 2P=4/2 kutup 1435/2875 rpm
1 adet 1 fazlı yardımcı sargılı Kondansatör startlı 1320 rpm 100W 220VAR Motor
Motorların klemens kutusundaki giriş ve çıkış uçları 2,5 mm, esnek, çarpılmaya karşı korumalı ve yaylı başlığa sahip kablolara uygundur.
Koruma sınıfı, çalışma rejimi ve soğutma tarzı standartlara uygundur.
Otomatik Kumanda Eğitim Seti ile en az aşağıdaki deneyler yapılabilinir:
Optik sensör deneyleri
Endüktif sensör deneyleri
Kapasitif sensör deneyleri
0-1 şalter deneyleri
0-1-2 şalter deneyleri
1-0-2 şalter deneyleri
Yıldız / Üçgen şalter deneyleri
0-1 şalter bir fazlı şalter yol verme deneyleri
Sağ-Sol röle deneyleri
Termik röle deneyleri
Faz kesilmesi rölesi deneyleri
Faz yön kontrol rölesi deneyleri
Aşırı / Düşük akım rölesi deneyleri
Aşırı / Düşük gerilim rölesi deneyleri
Sıvı seviye rölesi deneyleri
Sınır anahtarı deneyleri
Zaman rölesi deneyleri
Otomatik Kumanda Eğitim Seti ile birlikte firmamız tarafından hazırlanmış Türkçe, her deneyin yapılmasını İşlem sırasıyla açık biçimde anlatan deney videosu bulunur.
Otomatik Kumanda Eğitim Seti üzerindeki yazı ve tanımlar ile semboller kazıma metodu ile yapılmaktadır. Bu sayede zamanla elle veya sürtünme sonucu bu tanıtıcı yazıların, sembollerin çıkması veya silinmesi mekanik olarak imkânsız hale getirilmiştir. Bu nedenle boya veya etiket kullanılmamaktadır.
Otomatik Kumanda Eğitim Seti boyutları: En:89,5 cm Boy:83 cm Derinlik:21 cm
