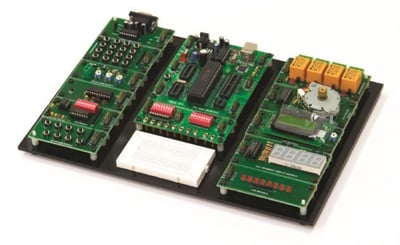

PIC Ana Modülünün Özellikleri:
Mikrodenetleyici deney setinin ana modülü üzerinde 8, 14, 18, 28, 40 pinli mikrodenetleyicilerin programlanabileceği ve denenebileceği normal DIP soketler bulunur. Bu set üzerinde PIC16F628, PIC16F877, PIC18F452 entegrelerinin özellikleri denenebilecek gerekli bağlantılar mevcuttur.
Mikrodenetleyicinin programlanması için PC ile ana modül üzerindeki USB konnektörü arasına bağlanan USB kablo set ile birlikte verilir.
Ana modül üzerinde PIC’i resetleme butonu bulunur.
Devrenin besleme gerilimi 12V DC veya 12V AC’dir. Ana modül üzerindeki regülatör aracılığı ile PIC ve diğer elemanların çalışma gerilimi olan 5V DC’ye dönüştürücüsü bulunur.
Yardımcı Modüllerin Özellikleri:
Seri İletişim Modülü: PIC ile PC arasında seri haberleşme denemelerinin yapılacağı modül. Üzerinde max232 entegresi ve DB9 seri iletişim konnektörü bulunur.
Keypad Modülü: Tarama yöntemi ile çok sayıdaki dijital girişi PIC’in sadece 8 pinini kullanarak girme denemelerinin yapılacağı modülü olmalıdır. 4×4 matris düzeninde yerleştirilmiş tact switch’ler bulunur.
Analog Giriş Modülü: Üzerinde 3 adet trimpot, 1 adet LM 35 ısı sensörü, 1 adet LDR, 3 adet de dışarıdan analog veri girilebilmesi için uygun precision pinler ve 1 adet 2’li klemens üzerindedir.
ADC Modülü: Üzerinde 1 adet ADC entegresi, dışardan analog giriş uygulayabilmek için 1 adet 2’li pin bulunur.
DAC modülü: Üzerinde 1 adet DAC entegresi, analog çıkış alabilmek için 1 adet pin bulunur.
Buton Giriş Modülü: 10K dirençlerle pull-up yapılmış 8 adet tact switch bulunur.
Port Çaprazlama ve Ölçme Modülü: Üzerinde bulunan DIP swicth’lerle kalıcı dijital giriş yapılabilmeli ve ayrıca akım, gerilim, frekans ölçmeleri için pin çıkışları mevcuttur.
Role Modülü: Transistörlerle sürülmüş 4 adet 5V iki kontak röle olmalıdır. Çıkışlar için 4 adet 2’li terminal klemens kullanılır.
Step Motor Modülü: Üzerinde ULN2003 sürücüsü ve 5V’luk step motor bulunur.
LCD Modülü: 1 adet 2×8 satırlık LCD ve parlaklık ayar trimpotu bulunur.
4×7 Segment Display Modülü: Ortak katod çıkışları 4 adet transistörle sürülen 4 x 7 segment display bulunur.
LED Modülü: Üzerinde 8 adet LED ve akım sınırlama dirençleri bulunur.
Çalışma Gerilimi: 220V AC 50Hz. Adaptör veya +12V DC Gerilim ile mümkündür.
Türkçe ayrıntılı deney kitabı CD formatında set ile birlikte verilmelidir.
Sette kullanılan devreler ayni zamanda güncel bir simülasyon yazılımında kullanılacak şekilde simülasyon olarak yazılımı verilir. Simülasyonu set üzerindeki breadboard da yapılabilecek deneylerin devre simülasyonları verilir.
