Programlanan bir PIC mikrodenetleyiciyi yerinden sökmeden, uygulama modunda otomatik olarak çalıştırmak ve program fonksiyonlarının incelenmesini sağlar.
Deney seti kapsamı dışında, kullanıcının geliştireceği ve üreteceği bir modülün de Eğitim seti üzerinde ilave edilerek kullanılabilmesine imkan sağlar.
Genel Özellikler:

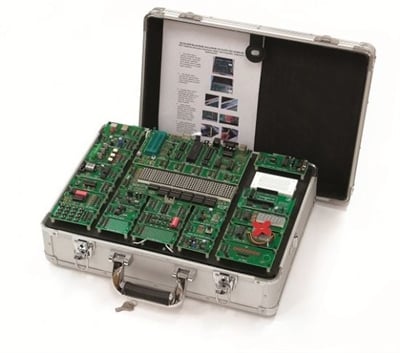

Eğitim seti, içi anti statik malzemeyle kaplı, dışı darbelere dayanıklı, alüminyum/ABS kaplı özel kabine ( Çanta) sahiptir. Setin tüm üniteleri aynı kabin içerisinde barındırılabilir. Kabinin kapağı istenirse ayrılabilir özelliktedir.
Eğitim seviyesi olarak, mikrodenetleyici programlamaya yeni başlayanlardan ileri seviye tasarım yapanlara kadar her kesime hitap edebilecek düzeydedir.
PIC Mikrodenetleyci programlandıktan hemen sonra kendiliğinden deney moduna geçer. Eğitim seti, PIC mikrodenetleyicinin programlanması ve devre üzerinden sökülmeden anında çalıştırılmasına imkan verecek niteliktedir.
Eğitim setinin beslemesi bir açma kapama anahtarı ile kontrol edilebilir, Durum bir LED gösterge ile takip edilebilir. Ayrıca Eğitim seti, üzerinde kolay erişilebilir nitelikte bir sigorta ile korunmalıdır
Eğitim seti, programlama veya uygulama modunda olduğu birer LED gösterge ile izlenebilir.
Eğitim seti modüler yapıya sahip ve kabin içerisine tek bir board halinde monte edilmiştir.
Tüm portlar herhangi bir modül girişine veya çıkışına sabit bağlı değildir ve istenilen port istenilen herhangi bir modüle giriş veya çıkış olarak bağlanabilir özelliktedir.
Portlar sabit olmadığı gibi port pinleri de seçilerek herhangi bir modül ile kullanılabilir.
Modüllerden birinde oluşabilecek bir arızadan dolayı Eğitim setinin diğer üniteleri etkilenmemektedir. Modülün değiştirilmesi veya tamirine kolaylıkla ulaşılabilir.
Modüllerden herhangi biri yerinden kolayca sökülebilir. Öğrencinin kendi tasarımını eğitim setine modül olarak ilave etmesi mümkündür.
Geliştirme için ayrılan modül kullanılarak, üzerinde yeni bir tasarım yapılabilir ve eğitim setine yeni bir modül olarak eklenebilir.
Bağlantı sırasında 10’lu IDC yassı şerit kablo kullanılır.
Eğitim setinde kullanılan MICROCHIP PIC 16Fxx, 12Cxx, 18Fxx mikrodenetleyici komut setinin tüm özelliklerini kapsar.
Eğitim seti, MICROCHIP, MPLAB, PIC BASIC PRO, JAL, CCSC, HITECH, IAR, C, PIC C ve benzer C derleyicileri ile tamamen uyumludur.
Eğitim seti üzerindeki mikrodenetleyiciler USB ve Seri PORT(RS232) aracılığı ile programlanabilir.
Eğitim seti üzerinde programlama ve deneme soketlerinin yanı sıra seri üretime yönelik hızlı ve ergonomik programlama için bir ZIF soket bulunur.
Eğitim seti üzerindeki osilatöre ait kristal 4 MHz ve 20MHz olarak seçilebilir. Tüm soketlerde +5V, GND standart olarak tasarlanmıştır.
Eğitim seti üzerindeki tüm PIC soketlerine bağlı olan RESET devresi bulunur. Yazılı PIC herhangi bir sokette takılı kalabilir. Yeniden çalıştırmak için bir kez RESET butonuna basmak fonksiyonu bulunur.
Eğitim seti üzerinde bulunan ICSP soketi kullanılarak bir başka devredeki PIC’in yerinden sökülmeden programlanması yapılabilir.
Daha geniş haberleşmeye imkan tanımak için eğitim seti üzerinde PS2 klavye konektörü, IDC2 konektörü ve USB haberleşme konektörleri hazır bulunur.
Eğitim seti üzerinde, yeni devre oluşturmaya imkan verecek şekilde proje board bulunur.
Eğitim seti ile birlikte verilen “Kullanım Kılavuzu ve Deneyler “ kitapçığında, eğitim seti üzerinde bulunan modüllerle ilgili birer örnek bulunur. Kitapta deneylere ait özellikler, elektronik devre şemaları, eğitim seti bağlantı resimleri, deneyde kullanılan PIC dışındaki diğer eleman özellikleri, tablolar ve diğer bilgilere yer verilmiştir.
Eğitim Seti aşağıdaki donanımlardan oluşur:
Eğitim seti USB ve Seri haberleşme yapmaya özelliğine sahiptir. Visual Basic ve Hyper terminal kullanılarak PC haberleşmesi yapılabilir. Asgari aşağıdaki örnek uygulamalar yapılabilir.
PC üzerinden bir DC motorun yön ve devir kontrolü yapılarak çalıştırılması.
Set üzerinden ısı ölçmek ve PC de gösterilmesi
PC üzerinden Step motorun kontrolü
PC üzerinden 8 bit çıkış kontrolü (LED kontrolü v.s)
PC üzerinden üç faz üzerindeki alıcıların kontrolü
Programlama ve uygulama soketleri dışında hızlı programlamaya yönelik 40 pin ZIF soket.
Tüm PIC soketlerindeki PIC’ler için RESET devresi ve butonu.
Güç anahtarı ve gösterge LED’i
Programlama ve deney modu durumunu gösteren LED göstergeler
Programlama için USB veya RS232 seri port seçme anahtarı
4×4 Keypad tuş takımı devresi
2 satır 16 karakter alfanümerik LCD devresi
64×128 piksel grafik LCD modülü devresi
LCD’ler için ayrı ayrı parlaklık ayarları devresi
Seri EEPROM (I2C 24C32) devresi
RTC (Real Time Clock) gerçek zaman saati devresi
RTC deneyleri için 32.768 KHz kristal devresi
Pozitif ısı katsayılı (PTC) eleman devresi
Negatif ısı katsayılı (NTC) eleman devresi
Hall effect sensor devresi
LM35 ısı sensörü devresi
Foto direnç (LDR) devresi
Analog giriş için çok turlu 0’dan +5 volta timpot devresi
Analog giriş için 2 adet 0’dan +5volta trimpot devresi
Buzzer devresi
4 adet 7 parçalı display (ortak katotlu) devresi
8 Adet LED gösterge devresi
8 Adet mini buton ve 8li DIP swich devresi
Step motor (1.8 deg/step) ve step motor sürücü devresi
DC motor ve mosfet DC motor devresi
DC motor ve DC motor devrini optocoupler elemanı ile sayma devresi
RS232 ve RS485 haberleşme arabirimi devresi
USB haberleşme konektörü
PS2 PC klavye giriş konektörü
ICSP çıkış konektörü (devre üzeri programlama özelliği)
Microchip Dubugger IDC2 (in-circuit debugger) soketi
Her port için TTL haberleşme soketleri
8 Kanal 10 bit ADC devresi
8 Bit DAC devresi
Kayan yazı devresi (8 karakter 5×7 nokta LED matrix display)
USB porttan (USB den RS232 dönüştürücü) ve seri porttan programlama devresi
Opto diyak ile sürülen 3 adet Triyak devresi (Harici yükler kontrol edilebilir.) Sıfır geçiş dedektörü.
433 Mhz ASK modüleli seri veri haberleşme için RF ALICI/VERİCİ devresi
FSK moduleli seri veri haberleşme için Infrared ALICI ve VERICI devresi
Rotary encoder devresi (A-B encoder)
Kare dalga osilatör devresi (0-250 Khz)
Potansiyometre (2 adet ayarlı 1 adet çok turlu 0-5 volt aralığında DC çıkışlı) devresi
Eğitim seti üzerine montajlı Proje boardu
Program ,Deney ve Power led göstergeleri devresi
Programlama ve deneyler için seçilebilir 4Mhz ,20Mhz osilatör devresi
Her port için hazırlanmış özel genişleme soketleri.
Kullanıcının gereksinim duyacağı kendi modülünü hazırlaması için boş modül
Besleme ünitesi:
Şebeke girişi: 220V AC/50Hz (±%10)
Şebeke giriş kablosu: IEC/1,5 metre topraklı
Açma kapama anahtarı: Basmalı tip. Işık göstergeli
Eğitim seti besleme ünitesi: SMPS (Swich mode power supply) +5V, +12, volt 2 Amper kısa devre korumalı
Sigorta: Kolay erişilebilir. Sökülüp takılabilir. Vidalı tip.
Bağlantılar:
Portlarla üniteler arası: 10’lu IDC yassı kablo, 1mm kablolu jak
Entegreler: Her entegreye ait entegre soketi
Eğitim seti kabini İç kısmı anti statik malzeme kaplı, dışı alüminyum/ABS yapılı, darbelere dayanıklıdır.
Eğitim Seti üzerinde veya beraberinde verilen malzemeler:
2 Adet PIC 16F877A entegresi
2 Adet 16F628A entegresi
1 Adet USB programlayıcı kablosu
1 Adet Seri iletişim ve seri programlama kablosu
4 Adet IDC 10’lu yassı kablo
6 Adet pin bağlantı kablosu
1 Adet kullanım kılavuzu ve deneyler kitabı
1 Adet aşağıdaki içeriğe sahip yazılım CD’si set ile birlikte verilir:
PIC ile ilgili gerekli (lisans gerektirmeyen) yazılımlar.
PIC Programlama yazılımları.
Hizmet programları.
Örnek programlar.
Veri katalogları.
