Atmel AVR Mikrodenetleyici Deney Setinin Avantajları
Bu deney seti hazırlanırken her seviyede kullanıcının yararlanabilmesi hedeflenmiştir. AVR programlamaya yeni başlayan birinin ilk olarak deneyeceği bir butonla LED’i yakıp söndürme işlemi gibi basit işlemleri yapabileceği gibi, ileri seviyedeki bir kullanıcının RF iletişim gibi daha karmaşık işlemleri denemesi mümkündür. Atmel AVR (ATtiny2313) Programlama kitabındaki örnek programların bu set üzerinde denenebilmektedir.
Deney setinin bir başka önemli özelliği ve avantajı da Atmel AVR Mikrodenetleyicilerinin özelliğinden dolayı, entegre konfigürasyonu program içerisinde ayrıca bir satırda yer almaz. Dolayısıyla hazırlanan programın özelliğine göre sigorta bitleri (fuse bit) ayrıca program gibi entegreye yazdırılır. Bu yazdırma esnasında uygun olmayan bir sigorta biti değeri seçilmişse entegre yeniden yazılamaz duruma gelebilir. Bu da entegrenin tekrar kullanılamaması anlamı taşımaktadır. Böyle bir programlama neticesinde kilitlenen AVR entegre, yüksek voltajlı bir programlama yapılarak fabrika değerlerine geri döndürülebilir. ES120.01 Deney Seti bahsedilen yüksek voltajlı programlama özelliğine de sahiptir. Bu özellik, bu deney setinin en büyük avantajıdır. Kısaca bozulduğunu sandığınız entegrenizi fabrika ayarlarına geri döndürerek kullanabilirsiniz.
Atmel AVR Deney Setinin Kullanım Amaçları:
Atmel firmasının ürünü olan AVR mikrodenetleyicilerin bir başka cihaza ihtiyaç duymadan, sorunsuz ve güvenilir biçimde programlamasını yapmak.
Programlanan bir AVR mikrodenetleyiciyi yerinden sökmeden, uygulama modunda otomatik olarak çalıştırmak ve program fonksiyonlarının incelenmesini sağlamak.
Hatalı sigorta biti programlamadan dolayı kullanıma kapanan (kilitlenen) entegrenin fabrika ayarlarına dönecek şekilde yeniden programlanmasını sağlamak.
Deney seti kapsamı dışında, kullanıcının geliştireceği ve üreteceği bir modülün de deney seti üzerinde ilave edilerek kullanılabilmesine imkan sağlamak.
Eğitim Seti’nin Genel Tanıtımı

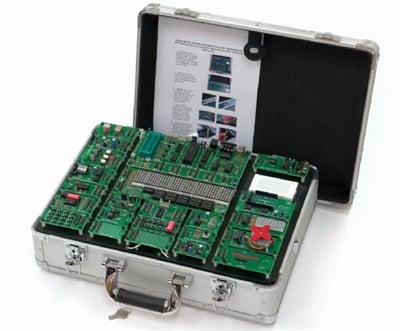

Deney seti, içi antistatik malzemeyle kaplı, dışı darbelere dayanıklı, alüminyum kaplı özel kabine sahiptir. Setin tüm üniteleri aynı kabin içerisinde barındırılmaktadır. Kabinin kapağı istenirse sökülebilir özelliktedir.
Kullanıcı seviyesi olarak, mikrodenetleyici programlamaya yeni başlayanlardan profesyonel tasarım yapanlara kadar her kesime hitap edebilecek düzeyde seçilmiştir.
AVR Mikrodenetleyci programlandıktan hemen sonra kendiliğinden deney moduna geçer. Deney seti, AVR mikrodenetleyicinin programlanması ve devre üzerinden sökülmeden anında çalıştırılmasına imkan verecek niteliktedir.
Deney setinin beslemesi bir açma kapama anahtarı ile kontrol edilebilir nitelikte olup, bir PLOT gösterge ile durum takip edilebilir. Ayrıca Deney seti, üzerinde kolay erişilebilir nitelikte bir sigorta ile korunmaktadır.
Deney seti, programlama veya uygulama modunda olduğu birer LED gösterge ile izlenebilir.
Sigorta bitleri yanlış programlandığından dolayı kitlenen bir entegrenin, HVPP/HVSP programlama ünitesi ile yeniden programlanarak tekrar kullanılabilir duruma getirilebilir.
Deney seti modüler yapıya sahiptir ve kabin içerisine tek bir board halinde monte edilmiştir.
Tüm portlar herhangi bir modül girişine veya çıkışına sabit bağlı olmadığından, istenilen port istenilen herhangi bir modüle giriş veya çıkış olarak bağlanabilir.
Portlar çıkışları sabit olmadığı gibi port pinleri de seçilerek herhangi bir modül ile kullanılabilir.
Modüllerden birinde oluşabilecek bir arızadan dolayı Deney Seti’nin diğer üniteleri etkilenmez. Modülün yenisi ile değiştirilmesi veya tamiri çok kolaydır. Modül yenisi ile değiştirildikten veya tamir edildikten sonra yerine takılarak, setin bütünlüğünü kısa zamanda yeniden kazandırılabilir.
Modüllerden herhangi biri yerinden kolayca sökülebilir. Geliştirilen yeni bir modül sökülenin yerine takılabilir. Bu özellik öğrencilerin eğitimi açısından çok önemlidir. Öğrencinin kendi tasarımını deney setine modül olarak ilave etmesi mümkündür. Bu da öğrencinin güvenini artıran önemli bir unsurdur.
Geliştirme için ayrılan modül kullanılarak, üzerinde yeni bir tasarım yapılabilir ve deney setine yeni bir modül olarak eklenebilir.
Bağlantı sırasında 10’lu IDC yassı şerit kablo kullanılır. Dolayısıyla set üzerinde kablo karmaşası yoktur.
Deney setinde kullanılacak olan ATMEL AVR 90S, ATtiny, ATmega mikrodenetleyici komut setinin tüm özelliklerini kapsamaktadır.
Deney seti, AVR STUDIO, BASCOM, AVR C ve benzer C derleyicileri ile tamamen uyumludur.
Deney seti üzerindeki mikrodenetleyiciler USB port aracılığı ile programlanır.
Deney seti üzerindeki osilatöre ait kristal bir anahtar yardımı ile değiştirilmek suretiyle 4 MHz ve 16 MHz olarak kullanılabilir. Tüm modüllerde +5V, GND standart olarak bulunmaktadır.
Deney seti üzerindeki tüm AVR soketlerine bağlı olan RESET devresi mevcuttur. Yazılı AVR’nin hangi sokette olduğu önemli değildir. Yeniden çalıştırmak için bir kez RESET butonuna basmak yeterlidir.
Deney seti üzerinde bulunan ISP soketi kullanılarak bir başka devredeki AVR’nin yerinden sökülmeden programlanması yapılabilir.
Deney seti üzerinde, yeni devre oluşturmaya imkan verecek şekilde proje board bulunmaktadır.
Deney seti ile birlikte verilen “Kullanım Kılavuzu ve Uygulamalar “ kitapçığında, deney seti üzerinde bulunan modüllerle ilgili yeter sayıda örnek bulunmaktadır. Kitapta deneylere ait özellikler, elektronik devre şemaları, deney seti bağlantı resimleri, deneyde kullanılan AVR dışındaki diğer eleman özellikleri, tablolar ve diğer bilgilere yer verilmiştir.
Deney Setinin Genel Özellikleri
Deney seti seçime bağlı olarak USB veya SERI porttan programlama özelliğine sahiptir.
Programlama ve uygulama soketleri dışında hızlı programlamaya yönelik 40 pin ZIF soket.
Tüm AVR soketlerindeki AVR’ler için RESET devresi ve butonu.
Güç anahtarı ve gösterge LED’i
Programlama ve deney modu durumunu gösteren LED göstergeler
Programlama için USB veya RS232 seri port seçme anahtarı
4×4 Keypad tuş takımı devresi
2 satır 16 karakter alfanümerik LCD devresi
64×128 piksel grafik LCD modülü devresi
LCD’ler için ayrı ayrı parlaklık ayarları devresi
Seri EEPROM (I2C 24C32) devresi
RTC (Real Time Clock) gerçek zaman saati devresi
RTC deneyleri için 32.768 KHz kristal devresi
Pozitif ısı katsayılı (PTC) eleman devresi
Negatif ısı katsayılı (NTC) eleman devresi
Hall effect sensor devresi
LM35 ısı sensörü devresi
Foto direnç (LDR) devresi
Analog giriş için çok turlu 0’dan +5 volta timpot devresi
Analog giriş için 2 adet 0’dan +5volta trimpot devresi
Buzzer devresi
4 adet 7 parçalı display (ortak katotlu) devresi
8 Adet LED gösterge devresi
8 Adet mini buton ve 8li DIP swich devresi
Step motor (1.8 deg/step) ve step motor sürücü devresi
DC motor ve mosfet DC motor devresi
DC motor ve DC motor devrini optocoupler elemanı ile sayma devresi
RS232 ve RS485 haberleşme arabirimi devresi
USB haberleşme konektörü
PS2 PC klavye giriş konektörü
ISP çıkış konektörü (devre üzeri programlama özelliği)
Her port için TTL haberleşme soketleri
8 Kanal 10 bit ADC devresi
8 Bit DAC devresi
Kayan yazı devresi (8 karakter 5×7 nokta LED matrix display)
USB porttan (USB den RS232 dönüştürücü) ve seri porttan programlama devresi
Opto diyak ile sürülen 3 adet Triyak devresi (Harici yükler kontrol edilebilir.) Sıfır geçiş dedektörü.
433 Mhz ASK modüleli seri veri haberleşme için RF ALICI/VERİCİ devresi
FSK moduleli seri veri haberleşme için Infrared ALICI ve VERICI devresi
Rotary encoder devresi (A-B encoder)
Kare dalga osilatör devresi (0-250 Khz)
Potansiyometre (2 adet ayarlı 1 adet çok turlu 0-5 volt aralığında DC çıkışlı) devresi
Deney seti üzerine montajlı Proje boardu
Program ,Deney ve Power led göstergeleri devresi
Programlama ve deneyler için seçilebilir 4Mhz, 20Mhz osilatör devresi
Her port için hazırlanmış özel genişleme soketleri.
Kullanıcının gereksinim duyacağı kendi modülünü hazırlaması için boş modül
Deney Seti Donanımları:
Besleme ünitesi:
Şebeke girişi : 220V AC/50Hz (±%10)
Şebeke giriş kablosu: IEC/1,5 metre topraklı
Açma kapama anahtarı: Basmalı tip. Işık göstergeli
Deney seti besleme ünitesi: SMPS (Swich mode power supply) +5V, +12, volt 2 Amper kısa devre korumalı
Sigorta: Kolay erişilebilir. Sökülüp takılabilir. Vidalı tip.
Bağlantılar: Portlarla üniteler arası: 10’lu IDC yassı kablo, 1mm kablolu jak
Entegreler: Her entegreye ait entegre soketi
Deney seti kabini: İç kısmı anti statik malzeme kaplı, dış alüminyum yapılı, darbelere dayanıklıdır.
Deney seti montajı: Kabin içerisine tek board halindedir.
Deney setine dahil olan standart aksesuarlar:
1 Adet Atmega32 entegresi
1 Adet Atmega8 entegresi
1 adet Attiny2313 entegresi
1 Adet USB programlayıcı kablosu
1 Adet Seri iletişim kablosu
4 Adet IDC 10’lu yassı kablo
6 Adet pin bağlantı kablosu
1 Adet kullanım kılavuzu ve uygulamalar kitabı
1 Adet Atmel AVR Programlama (Attiny2313) kitabı
1 Adet CD:
ATMEL AVR ile ilgili gerekli (lisans gerektirmeyen) yazılımlar.
AVR Programlama yazılımları.
Hizmet programları.
Örnek programlar.
Veri katalogları.
