Teknik Özellikler:

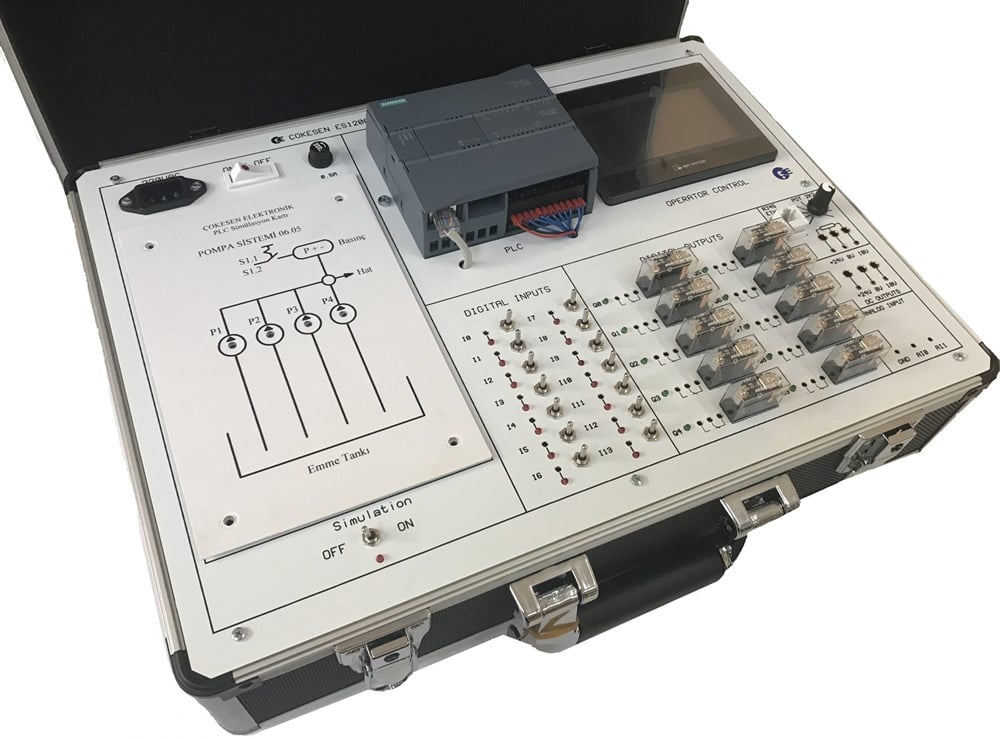

PLC Eğitim seti kontrol ve kumanda tekniğinin PLC kullanılarak eğitiminin verilmesine uygundur.
Eğitim setinde Renkli ve dokunmatik ekranlı Operatör Panel bulunmaktadır.
Operatör panel 4,3 inç. TFT LCD, Çözünürlük: 480×272, 16.7M Renk, 600MHz CPU Ethernet bağlantılı, Bellek: 128MB. Dokunmatik paneli 4 hat rezistif tiptir.
PLC Deney Setinde kullanılan PLC’nin 14 Dijital Girişi 24V DC, 10 Dijital Çıkışı 24V DC ve 2 analog girişi 0 ..10V DC bulunmaktadır. Set üzerinde ayrıca 0..10V potansiyometre ile ayarlı DC güç kaynağı ve 1 adet Ethernet bağlantısı için RJ45 tip soketi bulunmaktadır.
PLC’nin besleme gerilimi set içinde mevcuttur. Eğitim setine gerilim verildiğinde PLC için gerekli olan 24V DC gerilim PLC’ ye ulaşmaktadır.
PLC ile birlikte 1 kullanıcılı lisanslı yazılımı verilmektedir.
PLC giriş ve çıkış bağlantıları 2mm fişlere uygun olarak set paneli üzerine kullanım için taşınmıştır. PLC’nin 10 adet olan çıkışları set üzerinde 5 A’lik 24V beslemeli rölelere taşınmıştır. Röle kontakları panel üzerinde 2mm fişlere uygun olarak bulunmaktadır. PLC’nin 14 olarak bulunan dijital girişleri de panel üzerinde 14 adet ( toggle tip) bir tarafı buton diğer tarafı kalıcı anahtarlara bağlıdır. Bu bağlantılar da 2mm fişlere sahiptir. PLC üzerinde bulunan LED’ler dışında, her bir girişe ve çıkışa ait panel üzerinde 3mm LED ışıklar ayrıca bulunmaktadır.
Set üzerinde bulunan fiş girişleri oksitlenmemesi için altın kaplamalıdır.
Eğitim setinde simülasyonların yapılacağı elektronik devre kartı set içinde bulunmaktadır. Panel üzerinden deneyleri izlemeye uygun Yeşil-Sarı-Kırmızı renklerde 3mm LED’ler bulunmaktadır.
Eğitim seti besleme gerilimi 220V 50Hz’dir.Işıklı aç/kapa anahtarlıdır. 1 adet kolay değişen tip sigortası bulunmaktadır. Eğitim seti ile birlikte topraklı elektrik bağlantı kablosu verilmektedir.

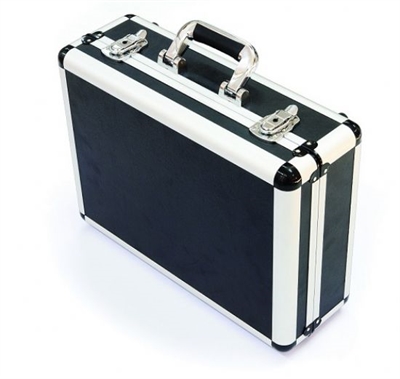

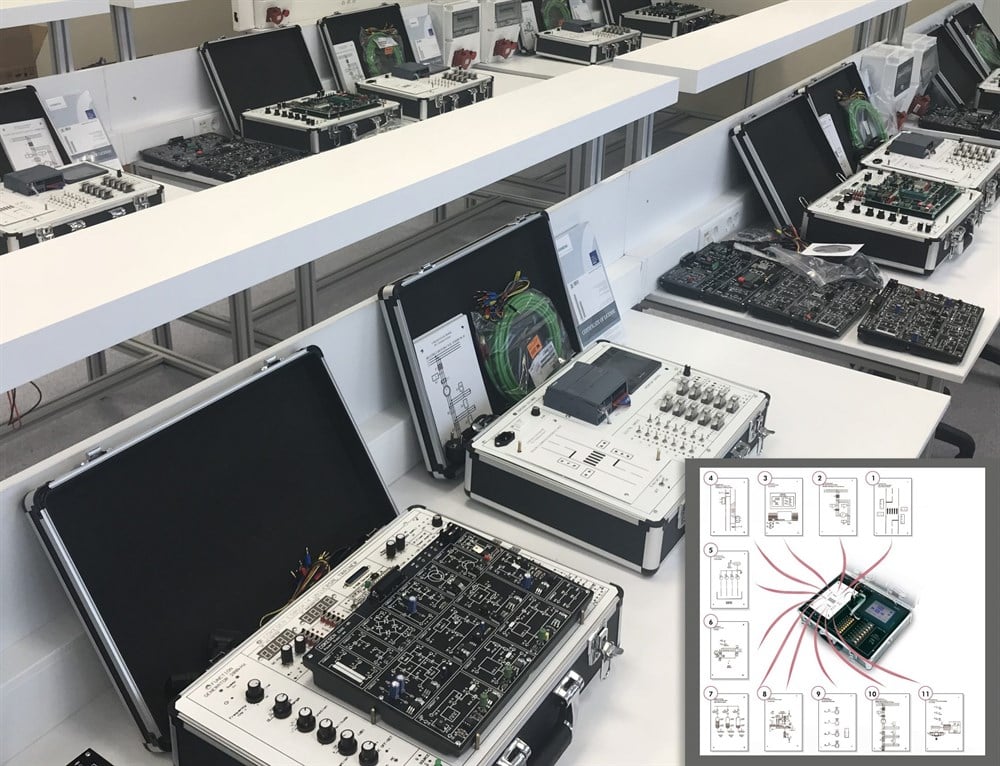

Eğitim seti çanta tipinde, masa üstü kullanıma uygun yapıdadır. Çanta kapağı ayrılabilir özelliktedir ve istendiğinde kilitlenebilinir.
Eğitim seti ile birlikte Türkçe hazırlanmış deney kitabı ve yapılabilecek 11 simülasyon deneylerine ait örnek PLC yazılımları verilmektedir.

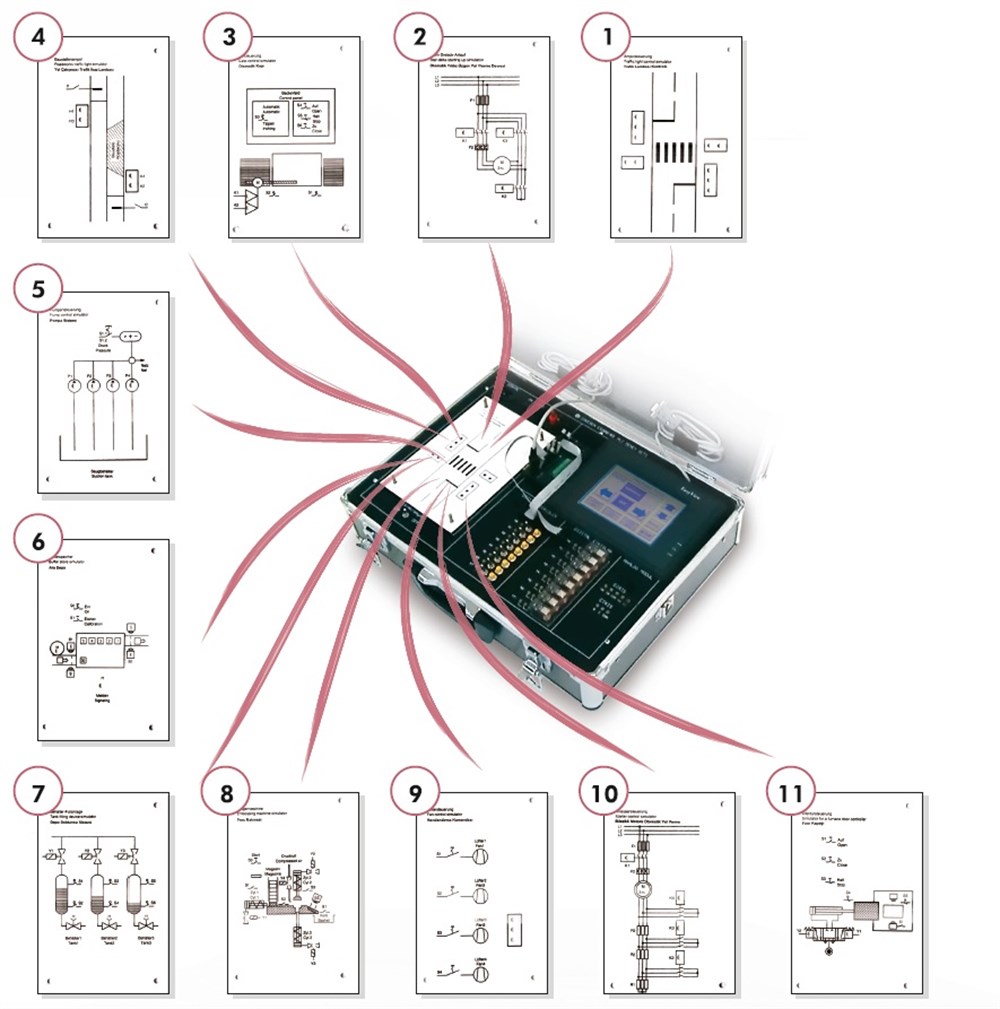

Üzerinde devre şemalarının bulunduğu ve aşağıdaki deneylerin yapılabilmesini sağlayan şablon kartları set ile birlikte verilmektedir:
1-Trafik ışıkları programlanması ve simülasyonu
2-Elektrik Makineleri Yıldız-Üçgen çalıştırma programlaması
3-Otomatik kapı programlanması ve simülasyonu
4-Yol trafik ikaz ışıklandırılması programı
5-Pompa kontrol simülasyonu
6-Montaj bandı programlanması
7-Silo kontrol ve programının simülasyonu
8-Pres makinesi simülasyonu
9-Havalandırma sistemi programlanması
10-Elektrik makinesi yol verme programı ve simülasyonu
