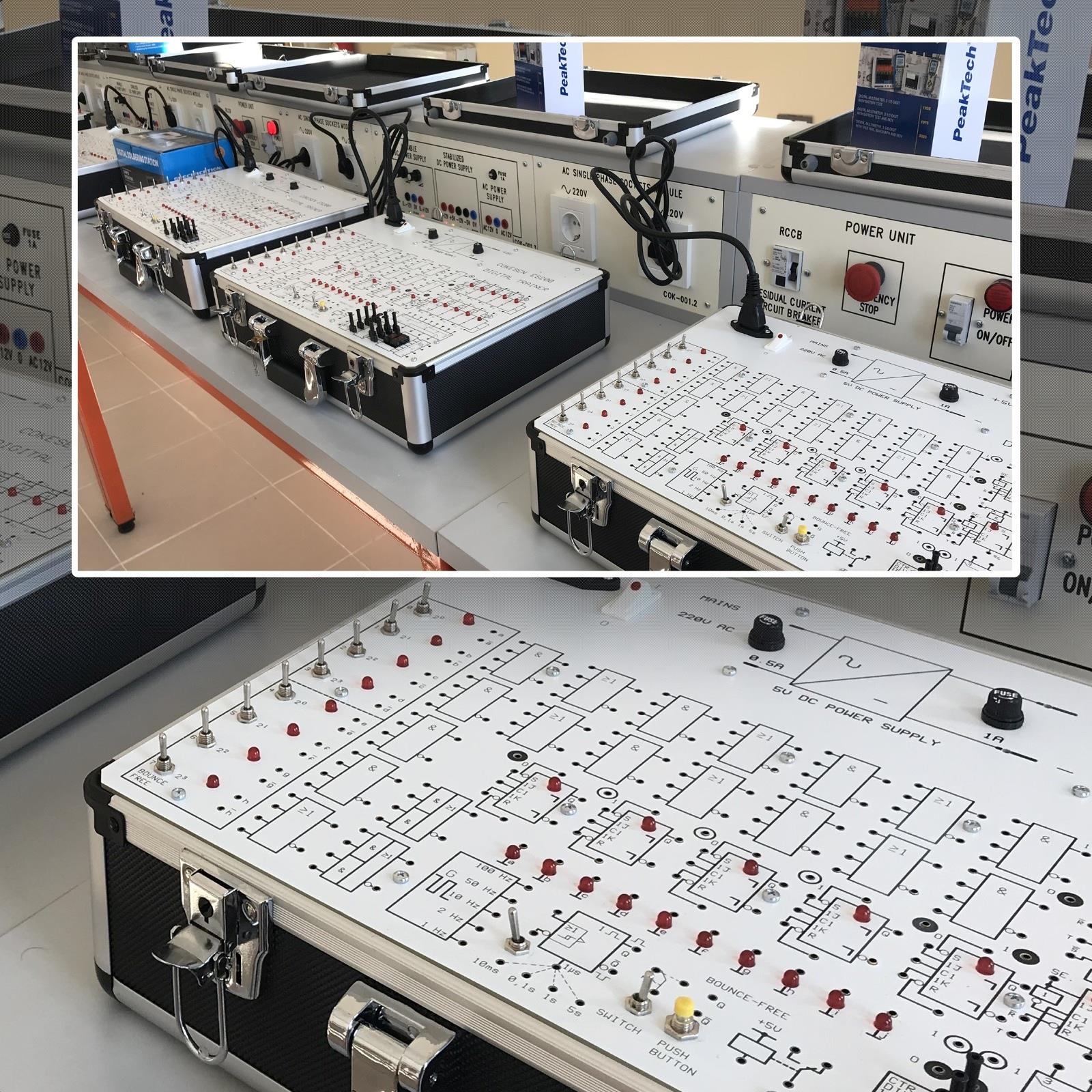

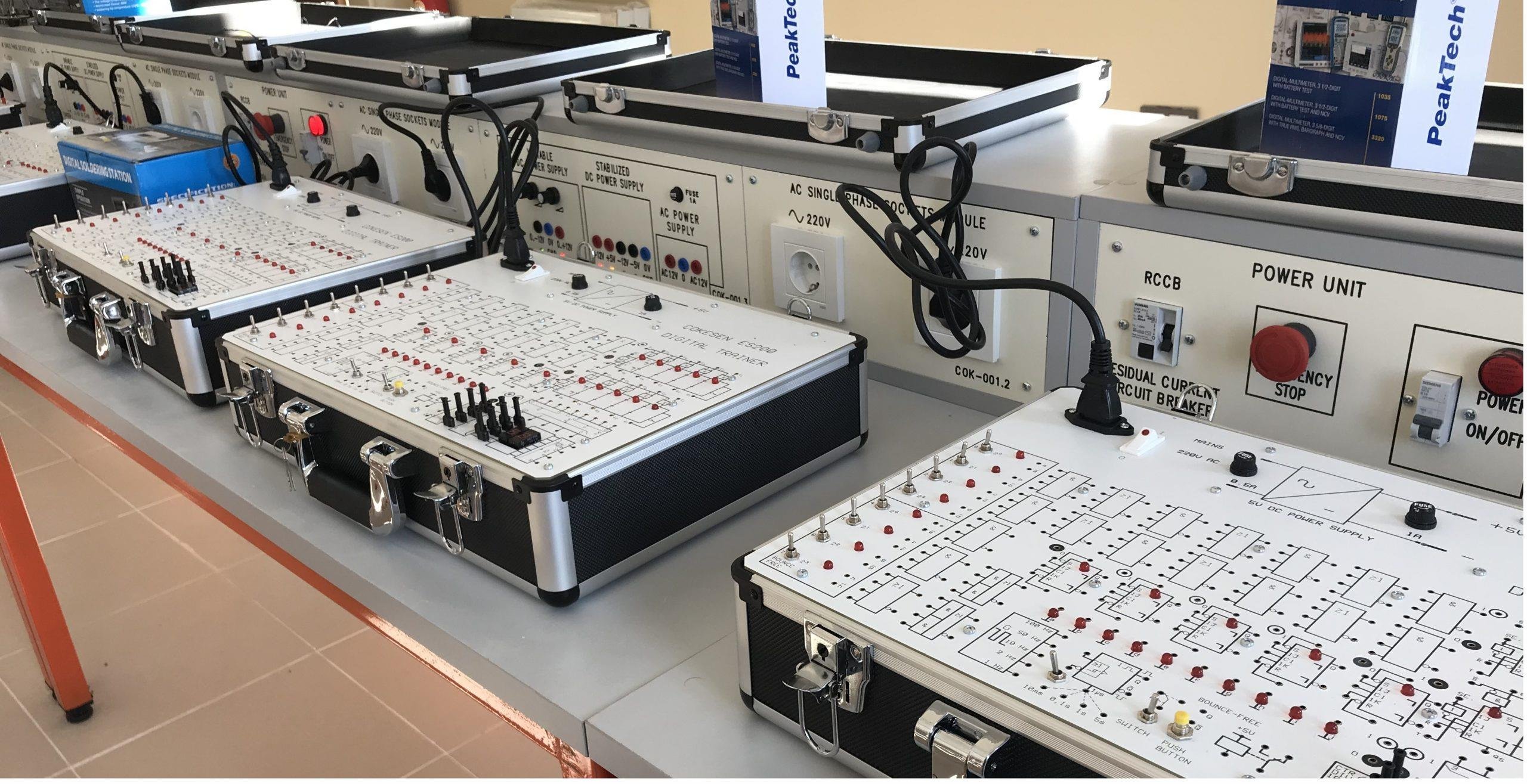

Lojik Eğitim Seti dijital deneyleri yapmaya uygun tek parçadan oluşan kompakt yapıda ve çanta tipidir.

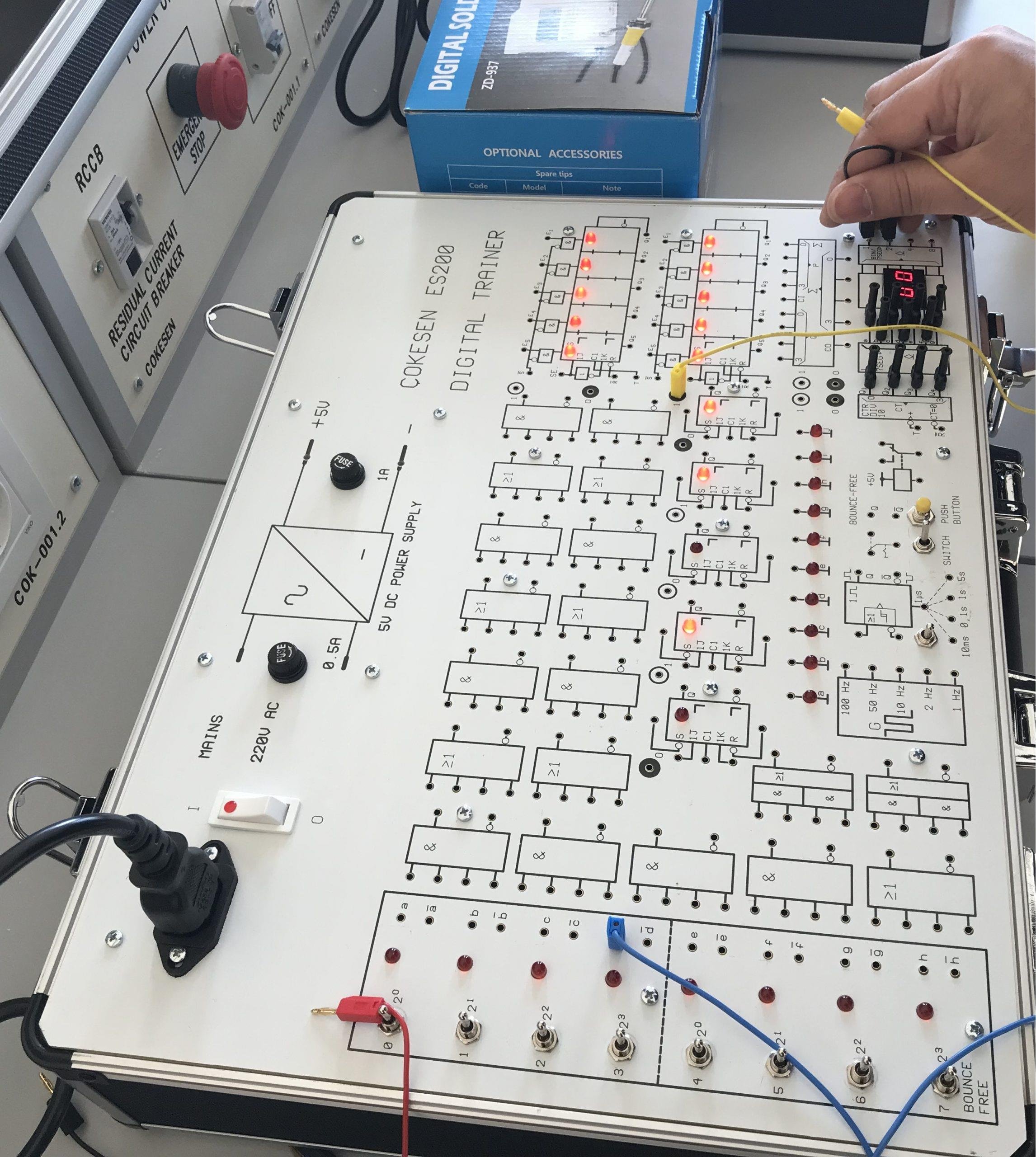

Lojik Eğitim Seti paneli üzerinde dijital kapı sembolleri ve bu semboller üzerinde 2mm altın kaplama fişlere uygun dijital giriş ve çıkışlar bulunur. Tüm elektronik devre elemanları çanta iç kısmındadır. Panelde dijital devre şemaları ve devre çizimleri bulunmaktadır.
Lojik Eğitim Seti iç kısmında kullanılan entegreler soketli tiptir.
Teknik Özellikleri:
Lojik Eğitim Setine entegre TTL sinyal jeneratörü: 100Hz, 50Hz, 10Hz, 1Hz. değerleri veren ve buton kontrollü 10 mili saniye, 0,1sn, 1sn, 5 sn pulse seçenekli olarak verilir.
Toggle switch kontrollü, 2 pozisyonlu anahtarı bulunur.
5V bağlantı ile çalışan 2 pozisyonlu Röle bulunur.
Dijital gösterge olarak 8 adet indikatör 5mm LED olarak bulunur. TTL 5V geldiğinde ışık yanar.
Bounce free (Kıvılcımsız dijital değer) On/Off ( 1/0) anahtarları bir yönü buton bir yönü kalıcı olarak 8 adet verilir.
Panelde 5 adet J/K Flip flop bulunur.
Segmentleri 5mm kısa devre elemanı ile çalışan 2 adet 7 segment göstergesi bulunur. 4.8. 5V Güç Kaynağı 1A, kısa devre korumalıdır. Lojik Eğitim Seti çalışma gerilimi 220V 50Hz, Işıklı açma/kapatma anahtarlıdır.
Lojik Eğitim Seti ile aşağıdaki deneyler yapılabilinir:
Temel Dijital Kapılar ve deneyleri, Analog/Sayısal sayı sistemi deneyleri, Ondalık / İkili sayı değişiminin kullanımı deneyleri, Algebra anahtarı deneyleri, De Morgan Kanunu, Redüsiyon Formülü deneyleri, NAND – NOR tekniği, Lojik Devrelerde sentez ve analiz deneyleri, Kamaugh diyagramı
Kodlama, kod çözme deneyleri, Kod değişimi deneyleri, Hafıza ve zamanlama deneyleri, Sayıcı ve register devre deneyleri, Hesaplama devre deneyleri, Dijital Teknolojide kullanım örnek devre deneyleri.
Lojik Eğitim setine ait Türkçe hazırlanmış kullanım talimatı ve Türkçe hazırlanmış detaylı deney kitabı verilmektedir.

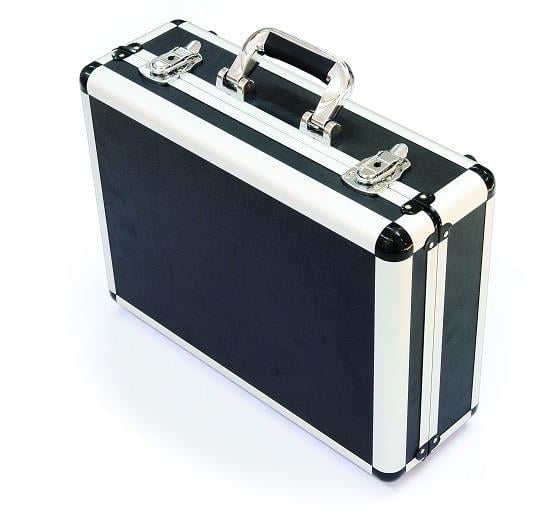

Eğitim Seti Çantası:
Sağlam bir taşıma kulpuna sahip olup depolanmaya uygun bir yapıya sahiptir.
Dış yapısı Paslanmaz ve hafif malzeme olarak alüminyum ve kırılmaz ABS malzemeden üretilmiştir.
Taşıma kolaylığı için sağlam ve kulpludur.
Cihaz kullanım sonrası kapağı kapatılarak her iki tarafından kilitlenip depolanabilir. Çantaya ait 2 adet kilit anahtarı verilir.
