Eğitim Seti tek başına veya çeşitli uygulama modülleri ile birlikte çalışmalar yapılabilecek şekilde tasarlanmıştır.
S7-1200 Eğitim Setinde Mikro işlemci olarak CPU 1214 C / 1215 C modeli kullanılmıştır.
PLC ile Analog işlemler yapabilecek şekilde Giriş-Çıkışlar bulunur ve girişlerden birinde bir adet çok turlu Potansiyometre bulunur, PLC’ye ait tüm çıkışlar istenildiğinde direkt veya Röle üzerinden kullanılabilinir, ayrıca tüm girişlerde Led ve Simülasyon anahtarları bulunur.

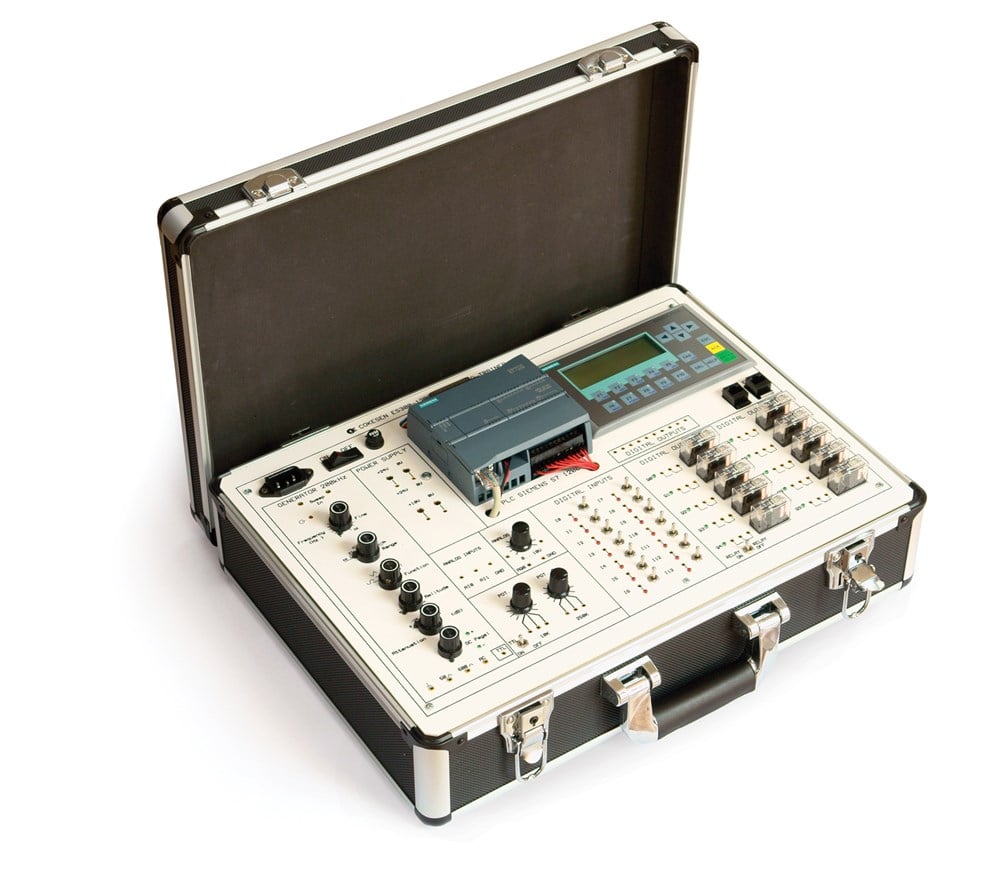

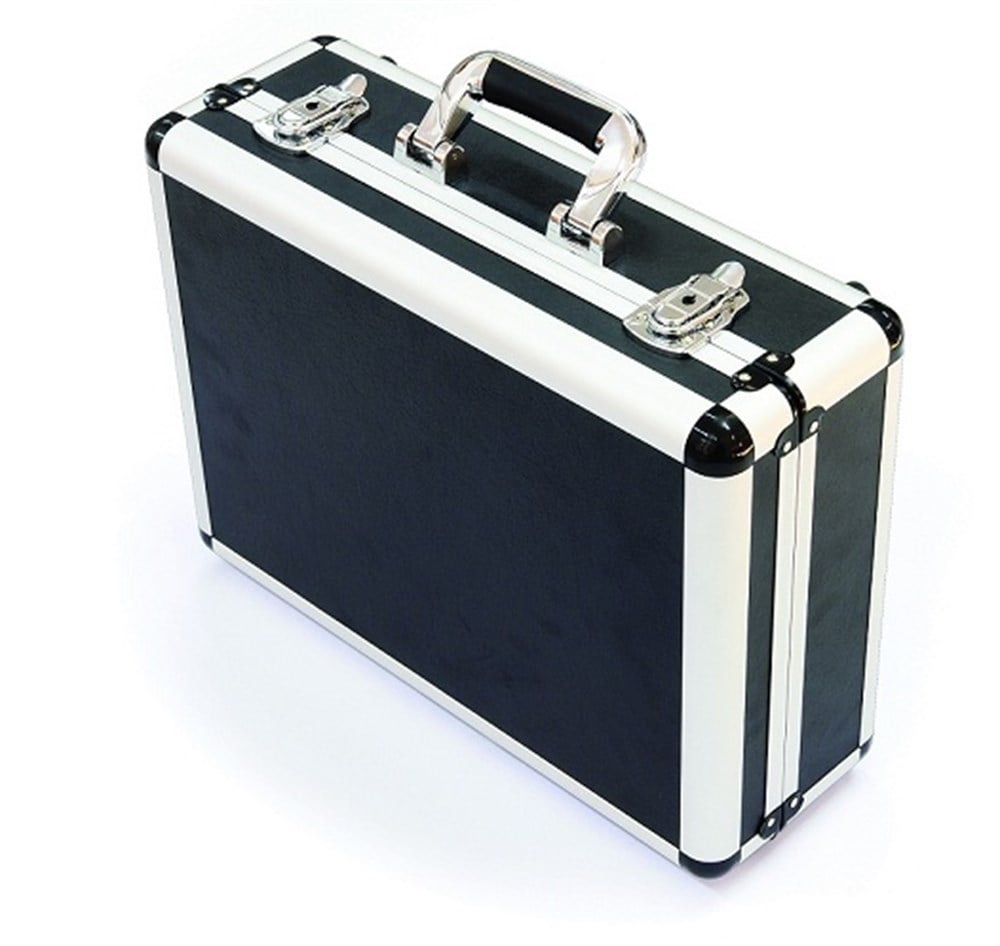

Deney Seti muhafazası darbelere karsı dayanıklı ve kapağı ayrılabilir çanta içerisinde, istenildiğinde masa üzerinde yatay kullanıma uygun, gerektiğinde de düşey olarak depolamaya uygundur.
Yapılabilecek uygulamalar:
PLC programlama uygulamaları
Operatör Paneli (HMI) uygulamaları
Program simülasyonu
Röleli ve Rölesiz dijital giriş/çıkış uygulamaları
Analog Giriş/Çıkış uygulamaları
Teknik Özellikler:
Besleme gerilimi 220 V AC
14 Sayısal Giriş – 10 Sayısal Çıkış
2 Analog Giriş – 1 Analog Çıkış
Sayısal çıkışlar için 10 adet röle
Sayısal girişlerin tamamında led ve simülasyon anahtarları
Fonksiyon Jeneratörü:
2 Adet çok turlu Potansiyometre (Analog uygulamalar için)
10 V DC, 24 V DC çıkışı olan güç kaynakları
Tüm giriş-çıkışlar 2 mm born klemensli
Operatör Paneli:240×80 piksel, 10 tuşlu, 4 renk arkadan aydınlatmalı, fonksiyon tuşludur.
Ethernet ve D-Sub Konnektör Çıkışları bulunur.
