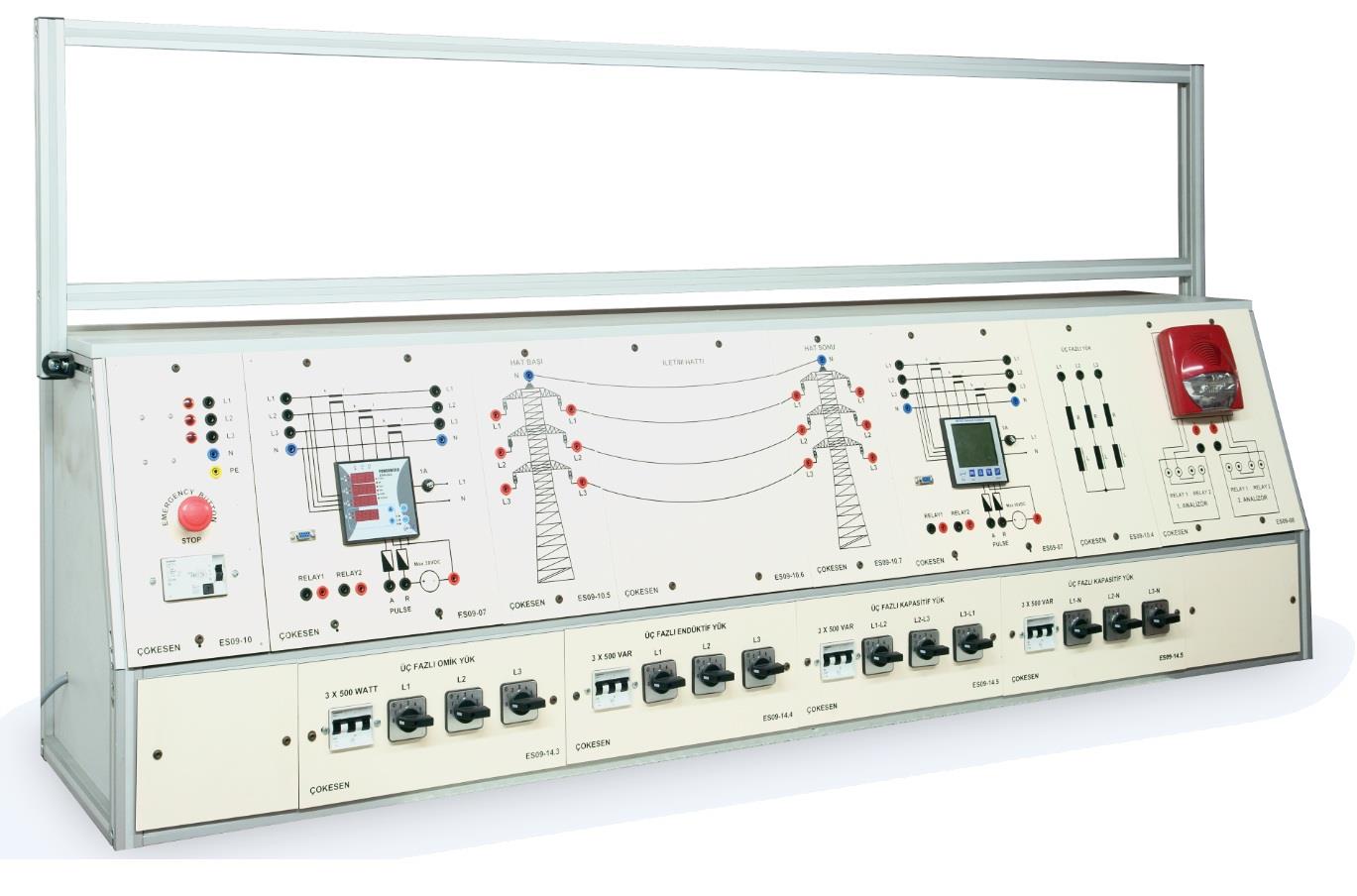

Elektrik İletim Hatları Eğitim Seti ile gerekli deneylerin yapılabilmesi için aşağıdaki elemanlar masa üstü konsül içinde entegre olarak birlikte verilir.
Elektrik İletim Hatları Eğitim Seti ile uyumlu yapıda, Üç fazlı ayarlı güç kaynağı; Giriş gerilimi 3×400 V çıkış gerilimi 3x 0-450 V arasında ayarlanabilir ve akım değeri 7 A.
Elektrik İletim Hatları Eğitim Seti ile uyumlu yapıda, Üç Fazlı Güç Kaynağı: Giriş gerilimi her bir Faz 220V çıkış gerilimi 3 kademeli ve güç değeri 2kVA değerinde ve 2 adet’dir.
Üç fazlı Rezistif Yük: Masa üstü konsül içinde entegre ve uygun yapıdadır.
Üç fazlı Kapasitif Yük: Masa üstü konsül içinde entegre ve uygun yapıdadır.
Üç fazlı İndüktif Yük: Masa üstü konsül içinde entegre ve uygun yapıdadır.
Üç fazlı Enerji Analizörü; Modüle uyumlu. Mikroişlemci kontrollü olmalı ve akım, gerilim ve güç ölçümlerini yapabilme özelliklerine sahiptir.
Güç Faktörü Metre: Modüle uyumlu ve 2 adet’dir.
Elektrik İletim Hatları Eğitim Seti aşağıdaki özelliklere sahiptir:
1 kV, 5 km, 3 phase line model (2,4 W/km & 17 mH/km Ø |Zline|= 29,27 W )
40kV, 40 km, 3 phase line model (4,7 W/km & 5,45 mH/km Ø |Zline|= 200,08 W )
