Eğitim Seti ile birlikte opsiyonlar halinde alınabilen Uygulama modüllerine göre aşağıdaki konuların eğitimi sağlanabilir:
Analog Teknoloji Deneyleri, Dijital Teknoloji Deneyleri, Güç Elektroniği Deneyleri, Sensör ve Uygulama Deneyleri, Haberleşme Teknolojisi Deneyleri, PID Kontrol Teknolojisi Deneyleri
D-SUB soketi: Modüllerin bağlantısı ve beslenmesi için kullanılan bu soket sayesinde Uygulama modülüne sadece modülde kullanılacak gerilimlerin ulaşması sağlanır. Bu şekilde Öğrencinin yanlış gerilim beslemesi mümkün olmaz. Uygulama modüllerinde de karşılığı olan 25 pin, D-SUB soket bulunur ve esnek yassı kablosu ve çift tarafındaki uygun soketleri sayesinde çok kolay bağlantı yapılması sağlanmıştır.
Teknik Özellikler:
Sinyal Jeneratörü: 0-200kHz. Sinüs-Üçgen-Kare 0-100KHz Rampa sinyal verir.
6 kademe Frekans seçim komütatörü ve ince ayar potansiyometresi bulunur.
DC seviye (DC-Off Set) (+/- 4V arası ) ayarlanabilir. Yukarı veya aşağı durum uyarı LED göstergelidir.
Çıkışı seviye seçmeli olarak: 0, -20dB, -40dB, -60dB döner tip komütatör ile seçmelidir.
Empedans değerine göre çıkışları: 0 (AC) , 50 Ohm, 600 Ohm.
Sweep-in girişi bulunur.
Sinyal jeneratörü Tüm bağlantı noktaları 2mm sokete uygundur.
Sinyal jeneratörü cihaz çalıştırıldığında LED göstergesi sayesinde çalışmakta olduğu görülmektedir.
2 adet dijital DC Voltmetre bulunur.
Voltmetre bağlantıları 2mm fişlere uygun soketlidir.
Ölçüm Aralığı 0 – 99,9V’tur.
DC Güç Kaynağı aşağıdaki gerilimleri sağlar:
Simetrik ve Ayarlı: 0… +12 V 1A. DC ve 0….- 12V DC 1A. kısa devre korumalı ve LED göstergelidir.
Sabit gerilimler: +12V 1A, -12V 1A. +5V 1A , -5V 1A’dir. Her bir gerilim çıkışına ait LED göstergeleri bulunur ve kısa devre halinde LED sönerek uyarı verir. Gerilimler kısa devre korumalıdır.
Eğitim Seti 220V 50 Hz şebeke gerilimi ile çalışmakta , Işıklı On/Off anahtarı ve kolay değişen tip sigortası bulunmaktadır.
Ana cihaz 2mm soket bağlantıları ve bağlantı kablo uçları sonsuz geçmelidir ve altın kaplamadır.
1 adet 25 pin D-SUB soketli modül/ ana cihaz arası bağlantı kablosu Eğitim Seti ile birlikte verilir.

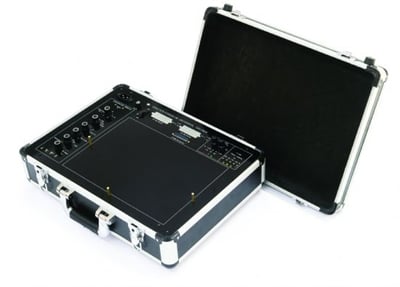

Çanta tip Eğitim Seti kapak kısmı setten ayrılabilmektedir.

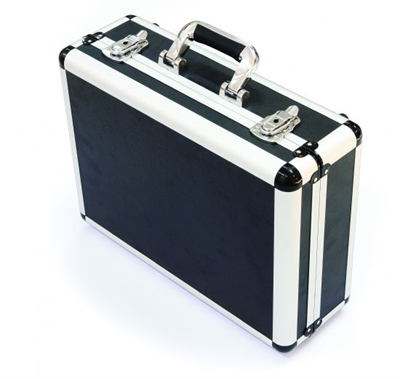

Cihaz kullanım sonrası kapağı kapatılarak kilitlenip depolanabilir. Çantaya ait 2 adet kilit anahtarı verilir.
Deney Cihazı dış yapısı Paslanmaz ve hafif malzeme olarak alüminyum ve kırılmaz ABS malzemeden üretilmiştir.
Taşıma kolaylığı için sağlam ve kulpludur.
