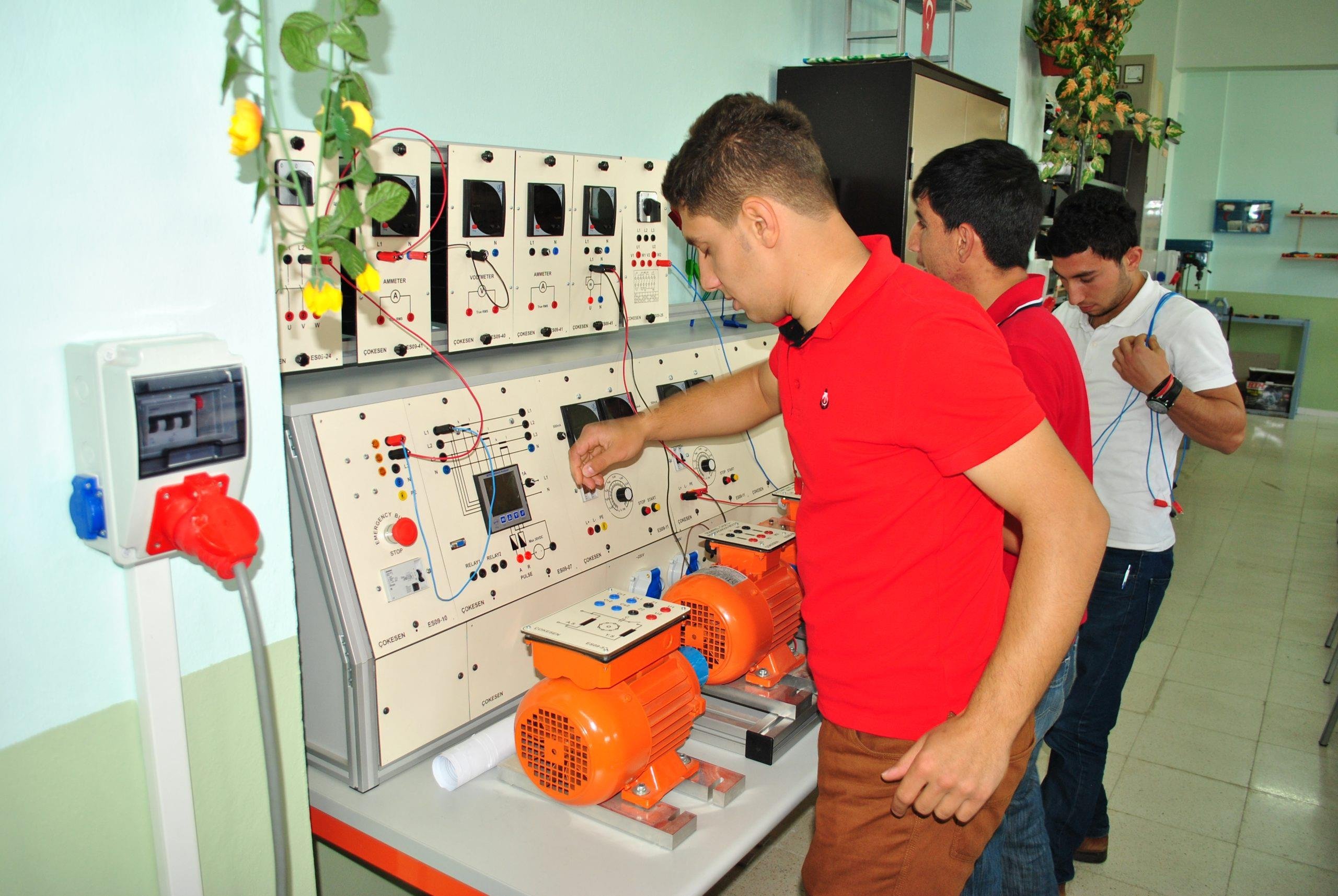

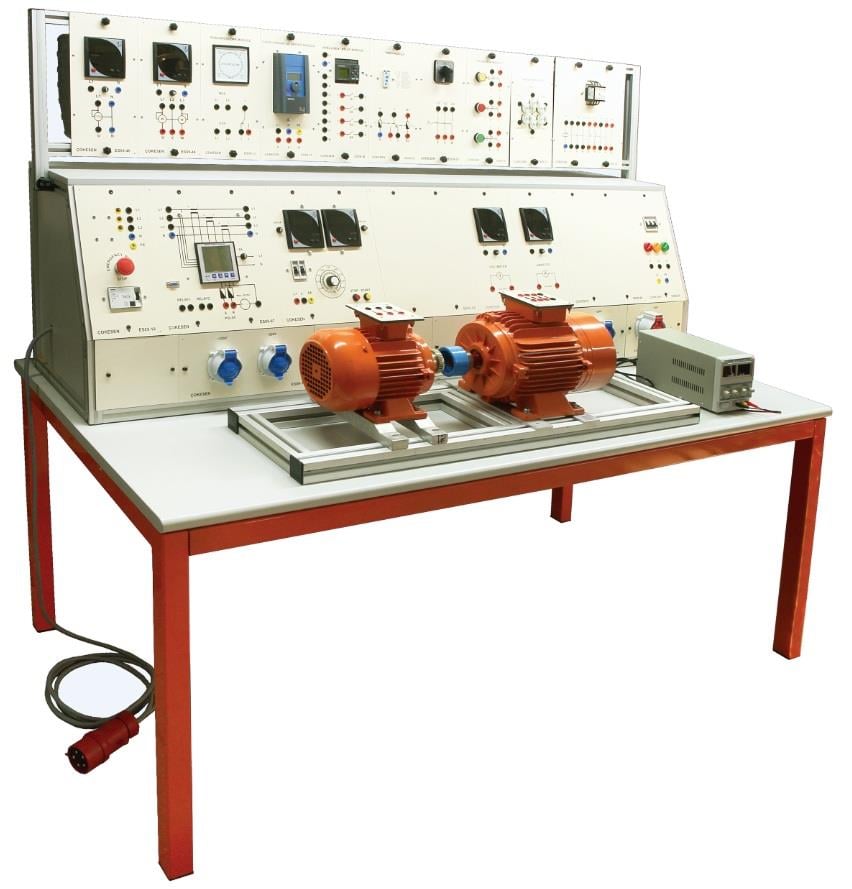

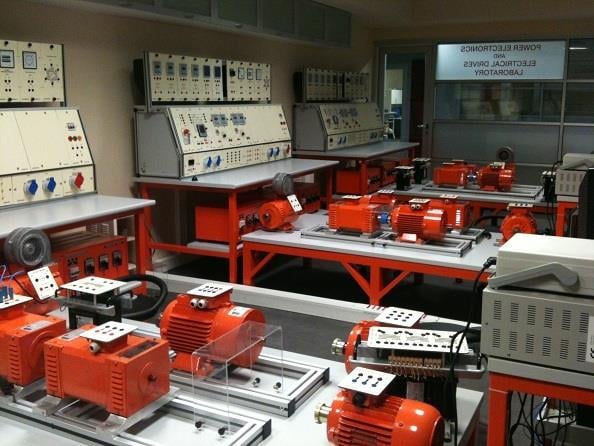

ES09 Elektrik Makinaları Eğitim Seti



Elektrik Makinaları Eğitim Seti 6 kısımdan oluşur:

1-Asenkron Makinalar Eğitim Seti

2-Doğru Akım Makinaları Eğitim Seti

3-Senkron Makinalar Eğitim Seti

4-Transformatörler Eğitim Seti

5-Kumanda Tekniği Eğitim Seti

6-Genel ve Ortak Malzeme Paketi



1-Asenkron Makinalar Eğitim Seti

Tek ve üç fazlı asenkron motor ve generatörlerin çalışma karakteristiklerinin, Yol verme ve kontrolleri ile ilgili deneylerinin yapılmasına imkan sağlayacak şekilde tasarlanmıştır. Eğitim seti ile birlikte tek ve üç fazlı Asenkron motor, Güç kaynakları, Ölçü aletleri, Koruma elemanları, Kabloları ve Deney kitabı birlikte verilir. Asenkron Makinalar Eğitim seti ile  şu deneyler yapılabilir:

• Üç fazlı Bilezikli Asenkron Motora Yol Verme
• Asenkron Motorlarda Kaymanın Bulunması
• Üç fazlı Asenkron Motorun Boş Çalışması
• Üç fazlı Asenkron Motorun Kısa Devre Çalışması
• Asenkron Motor Daire Diyagramının Çizimi
• Üç fazlı Asenkron Motorun Yüklü Çalışması
• Üç fazlı Asenkron Motorun Generatör Çalışması
• Senkronlanan Asenkron Motor Deneyi
• Üç fazlı Asm’un tek fazlı Çalıştırılması
• Asenkron motorun frekans ile devir ayarının yapılması



2-DC Makinalar Eğitim Seti

Doğru Akım (DC) Makinaları Eğitim setinde DC Şönt, DC kompund, DC yabancı uyartımlı, DC seri motor ve generatörlerine ait karakteristik deneyleri, Yol verme ve Kontrol deneyleri yapılır. Eğitim seti ile birlikte DC motor ve generatör, Gerekli güç kaynakları, Ölçü aletleri, Koruma elemanları, kabloları ve Deney kitabı birlikte verilir. DC makinalar Eğitim seti ile şu deneyler yapılabilir:

• Yabancı Uyartımlı Generatör Boş Çalışma Karakteristiği
• Yabancı Uyartımlı Generatör Yük Karakteristiği
• Yabancı Uyartımlı Generatör Dış Karakteristiği
• Yabancı Uyartımlı Generatör Ayar Karakteristiği
• Şönt Generatör Boş Çalışma Karakteristiği
• Şönt Generatör Yük Karakteristiği
• Şönt Generatör Ayar Karakteristiği
• Şönt Generatör Ayar Karakteristiği
• Kompunt Generatör Dış Karakteristiği
• Şönt Motor Dış Karakteristiği
• Şönt Motor Yük Karakteristiği
• Şönt Motor Ayar Karakteristiği
• Seri Motor Dış ve Moment Karakteristikleri
• Kompunt Motor Dış Karakteristiği



 3-Senkron Makinalar Eğitim Seti

Senkron Makinalar Eğitim setinde senkron motor ve generatör, Gerekli güç kaynakları, Ölçü aletleri, Koruma elemanları, Kabloları ve Deney kitabı birlikte verilir. Senkron Makinalar Eğitim seti ile şu deneyleri yapılabilir:

• Generatörlerin Boşta Çalışma Karakteristiği
• Generatörlerin Dış Karakteristiği
• Generatörlerin Ayar Karakteristiği
• Generatörlerin Kısa Devre Karakteristiği
• Generatörlerin Yüklü Doyma Karakteristiği
• Senkron Empedans Metodu İle Regülâsyon Bulunması
• Potiyer Üçgeni Metodu İle Regülâsyon Bulunması
• Generatörlerin Paralel Bağlanması
• Senkron Motorlara Yol Verme Metotları
• Senkron Motorun “V” Eğrilerinin Elde Edilmesi
• Senkron Motor İle Güç Katsayısının Düzeltilmesi
• Generatör Veriminin Bulunması



4-Transformatörler Eğitim Seti

Transformatör Eğitim setinde kısa devrede çalışma,  Yükte çalışma ve uygulaması gibi özelliklerinin daha iyi anlaşılması için oluşturulan Eğitim setinde 1 ve 3 fazlı değişik bağlantı şekilli transformatörler bulunur. Eğitim seti ile birlikte güç kaynakları, ölçü aletleri, kabloları ve deney kitabı verilir. Eğitim seti ile  şu deneyler yapılabilir:

• Transformatörlerde Sargı Direncinin Ölçülmesi
• Transformatörlerin Dönüştürme Oranlarının Bulunması
• Transformatörlerin Boş Çalışması
• Transformatörlerin Kısa Devre Çalışması
• Transformatörlerde Polarite Tayini
• Transformatörlerin Yüklü Çalışması
• Transformatörlerde Regülâsyon ve Verimin Bulunması
• Transformatörlerde Birinci ve İkinci Sargı Gerilimleri Arasındaki Faz Farkının Osiloskopla Ölçülmesi
• Üç fazlı transformatörlerin paralel bağlanması



5-Kumanda Tekniği Eğitim Seti

Elektrik makinalarına ait değişik yol verme şekilleri,Devir yönü değiştirme,Frenleme şekilleri,Hız kontollerinin yapılması için uygun yapıdadır. Eğitim seti istendiğinde otomasyon sistemlerine uyumlu olarak PLC kontrollü olarak da çalışabilir.Eğitim seti ile şu deneyleri yapabilir:

• Kesik ve sürekli çalıştırma
• Paket şalterle kumanda
• Butonla kumanda
• Uzaktan kumanda
• Buton kilitleme
• Elektriksel kilitleme
• Direnç veya reaktansla yol verme
• Yıldız –üçgen yol verme
• Rotoru sargılı 3~ motora yol verme (opsiyonel)
• Yardımcı sargılı 1~ motora yol verme
• Şönt motora yol verme
• Dinamik frenleme



6-Genel ve Ortak Malzeme Paketi



ES09-01 Güç ve Çalışma Masası



Güç Masası

• Güç Masası üzerinde 30mA-25A lik 4 kutuplu kaçak akım rölesi ve bağlantı modülü, faz gösterge lambaları ve acil durdurma butonu, 2 adet tek fazlı,1 adet 3 fazlı kapaklı prizler bulunur.
• 2 adet 0-200 V+10 A DC ayarlı güç kaynağı ve bu güç kaynaklarına ait ampermetre, voltmetre ve ayrı ayrı sigorta bulunur.
• 1 adet Bilgisayar Destekli Şebeke Analizörü bulunur.
• Ayarlı DC güç kaynakları  birbirinden bağımsız olarak çıkış verir. Set üzerinde 3×380 V+N AC 10 A’lik gecikmeli sigorta ile korunan çıkış ve bu çıkışa ait faz gösterge lambaları bulunur.
• 3 Adet 16 A 500 V AC, Çalışma Gerilimi 220 V 50 Hz Kontaktör bulunur.
• Eğitim setinde kullanılan modüllerin tamamında ve Güç Masası ile deneylerde kullanılacak tüm motor, transformatör, gibi parçalarda 4mm sonsuz geçmeli özel yaylı ve çapılmaya karşı korumalı bağlantı kabloları kullanılır. Tüm cihaz ve teçhizat üzerinde, giriş ve çıkış bağlantılarında da bu kablolara uygun çift izoleli soketler bulunur. Kabloların kesiti 2,5 mm² dir. Kablolar ve soketler 1000V AC 25 A gerilime uygundur.
• Modüller üst ve alt tarafındaki kelebek bakalit vidaları ile alüminyum çerçeveye kolay geçmeli şekilde takılarak sabitlenebilir. Sallanma veya sarsıntı ile çıkmayacak mekaniğe sahiptir. Modüllerin 220V besleme gerilimleri eğitim amaçlı 4mm fişli bağlantı kabloları ile haricen yapılır.
• Masa üstü konsüle entegre Endüktif, Kapasitif, Rezistif Yük Grupları bulunur. Bu yüklerin bağlantıları set ile uyumlu emniyet korumalı izolatörlü ve 4mm fişlere uyumlu bağlantılara sahiptir.
• Deney Modülleri ve Deney Masası konsülü üzerindeki rakam ve yazıların tamamı uzun kullanım süreleri içinde silinmemesi için kazıma metodu ile işlenmiştir. Volt-Amper gibi tüm teknik değerler ile fonksiyon özellikleri aynı şekilde kazıma metodu ile paneller üzerinde yapılmıştır.

Çalışma Masası

Deney masası, Laminant malzemeden yapılmıştır.Ölçüleri:  1700x800x750mm (Yükseklik)  ebatlarındadır. Masa ayaklı tabla ve üst konsülünden oluşur. Konsül kullanım kolaylığı sağlaması için eğimli olarak ergonomik yapıdadır. Ayak donanımları çizilmeye karşı fırınlı ve elektrostatik boyadan yapılmıştır. Masa tablası üzerine bağlantı kızağı konularak çalışmaya müsait ve laminattır. Açılma ve kabarmaya karşı, Laminat tablanın ön kısmı kavisli olarak masa altına döner. Sol ve sağ taraf 1,5mm kalınlıkta açık gri renk PVC ‘dir. Ayak yapısı ve montajı üzerindeki ağırlıkları kaldırabilecek şekildedir.Ayakların zemine oturduğu yerlerde yükseklik ayarı yapılabilir.



ES09-02 Bağlantı Kızağı (Motorların birbirine bağlantısı için gerekli)

Set içerisinde kullanılan tüm makinelerin üzerinde kolaylıkla sökülüp takılmasına müsaittir. Üzerine montajlanan makinalar aynı eksende ve aynı mil yüksekliğinde birbirine akuple olabilir. Motorların çalışması esnasında oluşacak titreşimi absorve edecek yapıdadır. Ebatları 1000x300x45 mm ebatlarındadır. 45x45mm Alüminyum sigma profilden üretilmiştir.



ES09-03 Alüminyum Çerçeve

• Ölçü aletleri modüllerinin takılıp sökülebildiği alüminyum bir çerçevesi bulunur. Eğitim Setine kolaylıkla çalışma ortamını sağlar.
• Set üstü kullanıma uygun ve ayaklıdır. Ölçüleri masa ile uyumludur.
• 30x30mm sigma tip alüminyumdan üretilmiştir. Modüllere uygun tasarlanmıştır. Tek veya Çift katlı olarak masanın konsülü üzerine monte edilebilinir.



ES09-04 Bağlantı Kabloları

2,5 mm² kesitinde 25 A akım taşıma kapasitesine sahip esnek, en az 1000V AC gerilimde çarpılmaya karşı korumalı, sonsuz geçmeli ve yaylı başlığa sahip olmalıdır.Deney setindeki malzemelerle yapılabilecek tüm deneylere 3 farklı renk x 4 boy 36 Adet verilmektedir.



ES09-05 Deney Kitapları

Yapılacak deneylerin listesi halinde sınıflandırılmıştır. Deneyler hakkında teorik bilgi, bağlantı şeması, gerekli ölçümlerin kaydedilebilmesi için tablolar, elde edilen sonuçlarla çizilecek eğriler için milimetretrik kağıt bölümü ve soru-cevap bölümü bulunur.

Şu konulardan oluşur:

• Asenkron Makinalar
• DC Makinalar
• Senkron Makinalar
• Transformatörler
• Bilgisayar yazılımı kurulumu bulunur. Deney föyleri CD ortamında da ayrıca verilir ve bu CD word, excell veya benzeri formattadır.
• Elektrik makinaları temel deneyleri için ayrıca CD formatında deneylerin anlaşılması ve uygulaması için 1 adet Türkçe sesli ve hareketli deney simülasyon sunumu verilir. Bu yazılımda bağlantılar adım adım yapılabilinir.



ES09-06 Muhafaza Dolabı

Eğitim seti ile birlikte verilen modüllerin muhafazası için modül dolabı bulunur.

Dolap ön kapağı modüllerin dışarıdan görülmesi için camlıdır.Modüllerin dik olarak ve birbirine çarpmadan konulabilmesi için raflarda özel bölümler bulunur. Dolap içinde yeterli sayıda raf bulunur. Dolap kilitlenebilir çift kapaklıdır. Alt tarafında 10cm paslanmaz malzemeden üretilmiş ayakları bulunur. Dolap ahşap ve açık gri renk kaplamalıdır.



 Elektrik Motorlarının Teknik Özellikleri

• Deney Motorları masa üstünde oluşturulan raylı bağlantı ekipmanına bağlanmaya ve diğer elektrik makineleriyle aynı ray üzerinde akuple olabilir.
• Klemens kutusundaki tüm giriş ve çıkış uçlarında bağlantı kabloları ile uyumlu soketler bulunur.
• Koruma sınıfı, çalışma rejimi ve soğutma tarzı standartlara uygundur.
• Motor üzerindeki rakam ve yazıların tamamı uzun kullanım süreleri içinde silinmemesi için kazıma metodu ile işlenmiştir. Volt-Amper gibi tüm teknik değerler ile fonksiyon özellikleri aynı şekilde kazıma metodu ile paneller üzerinde yapılmıştır.



ES09-50 Fucoult Freni

• Çalışma gerilimi 0-60 VDC ve 3 A değerlerindedir.
• 2Hp’lik bir makinenin milini nominal yük akımının 1,25 katına kadar yükleyebilecek yapıya sahiptir.
• 4000 d/dak 20 Nm’lik motoru frenleyebilir.



ES09-51,52,53,58 DC Motor Grubu

• 1,5 KW  2 HP  gücünde, 200 V 1500 d/d nominal hızındadır.
• Kompund (ES09-51), Seri Uyartım (ES09-52 ), Şönt (ES09-53) ve DC Kademeli Kompund (ES09-58) sargıları ayrı ayrı klemens kutusuna alınmıştır.
• Motor ve Generatör olarak çalışmaya uygundur.



ES09-54 Senkron Motor ve Alternatör

• 1Hp (750 VA) gücünde 3 fazlı ve 380 V gerilimde çalışabilmelidir.
• İkaz gerimi 30-200 VDC aralığında, güç faktörü 1 ve 1500 d/d nominal hızındadır.
• Motor ve Generatör olarak çalışmaya uygundur.



ES09-55 Üç Faz Bilezikli Asenkron Motor

• 1 KW gücünde 3 fazlı 380 V gerilimde çalışabilir. 4 kutuplu 1500 d/dak senkron hıza sahiptir.
• Motor ve Generatör olarak çalışmaya uygundur.
• Üç fazlı Bilezikli asenkron makine için 3 faz yol verme cihazı bulunur. Bu cihaz bilezikli asenkron makineye yol verecek güçtedir. Fan soğutması bulunur.
• Kademeli yol vermek için  sabit dirençlere her faz için komütatörle yol verebilir.
• Bilezikli Asenkron Makina, masa üstünde oluşturulan raylı bağlantı ekipmanına bağlanabilir ve diğer elektrik makineleriyle aynı ray üzerinde müştereken çalışabilir.



ES09-56 Üç Faz Sincap Kafesli Asenkron Motor

• 1,5 KW güç değerlerinde.
• 220/380 V ∆/Y, 4 kutuplu.



ES09-57 Tek Faz Daimi Devre Kapasitörlü Asenkron Motor

• 1,5 KW güç değerlerinde.
• 220 V, 4 kutuplu.



ES09-66 Magnetik Toz Frenli DC Seri Motor Kesiti (Çalışır durumda)

• 1,5 KW güç değerlerinde.



ES09-82 Dahlender Motor

• 1,5 KW güç değerlerinde.



ES09-84 Üç Faz Manyetik Frenli Motor

• 1,5 KW güç değerlerinde.



ES09-91,96,97 Transformatör Grubu

• 1,5-2 kVA gücünde 380 V gerilimde çalışabilir.
• Polarite bulunması, dönüştürme oranı gibi deneyler için elverişlidir.
• Tüm transformatörler masa üstünde kullanılmaya uygundur.
• Tek Faz Transformatör (ES09-91) 1,5 KVA Primer:0-220-380 V Sekonder:2×110 V,f=50-60Hz
• Üç Faz Transformatör (ES09-96) 2 KVA Primer:3×220 V (F-N) Sekonder:3(2X63) V (F-N)
• Üç Faz Transformatör (ES09-97) 2 KVA Primer:3x(2×110) V(F-N) Sekonder:3x(2×40) V (F-N)



Ölçü Aletleri Teknik Özellikleri

• Alüminyum çerçeveye uyumlu ölçüde panel tipi, tamamı yalıtkan malzemeden üretilmiş ve sökülüp takılabilinir. Ön panelinde açıklayıcı şema veya yazıları bulunur.
• Tüm giriş ve çıkış uçlarında bağlantı kabloları ile uyumlu soketler bulunur. Modül arkası elektrik iletmeyen plastik veya benzer enjeksiyon kapak bulunur.
• Modül üzerindeki rakam ve yazıların tamamı uzun kullanım süreleri içinde silinmemesi için kazıma metodu ile işlenmiştir. Volt-Amper gibi tüm teknik değerler ile fonksiyon özellikleri aynı şekilde kazıma metodu ile paneller üzerinde yapılmıştır.



ES09.07	Şebeke Analizörü Modülü (Bilgisayar Destekli)
ES09-10	Sigorta Güç Modülü (Acil Durdurma)
ES09-10.06	Kumanda Modülü
ES09-11.01	AC / DC Sürücü Modülü
ES09-12	Ayarlanabilinir AC Kaynak (Varyak)
ES09-13	AC Yolverici Modülü
ES09.14	Tek Faz Priz Modülü
ES09.15	Üç Faz Priz Modülü
ES09-17	220 V AC Röle Modülü
ES09-18	24 V DC Röle Modülü
ES09-19	Termik Röle Modülü
ES09-20	3 Fazlı Sigorta Modülü
ES09-21	Termik Manyetik Şalter Modülü
ES09-22	Kontaktör Modülü
ES09-23	2 Kutuplu Şalter Modülü
ES09-24	3 Kutuplu Şalter Modülü
ES09-25	1 -0 – 2 Pako Şalter Modülü
ES09-26	0 -Yıldız-Üçgen Pako Şalter Modülü
ES09-94	Yıldız Üçgen Relay Deney Modülü
ES09-27	0 -1-Start Pako Şalter Modülü
ES09-28	Zaman Rölesi Modülü
ES09-29	Jog Buton Modülü
ES09-29.1	Start-Stop Buton Modülü
ES09-30	Çift Kadranlı Voltmetre  Modülü
ES09-31	Çift Kadranlı Frekansmetre Modülü
ES09-32	Senkronoskop Modülü
ES09-33	Lamba Gurubu Modülü (Senkronizasyon tespiti için)
ES09-34	Motor Faz Koruma rölesi Modülü
ES09-34.01	Düşük gerilim koruma rölesi Modülü
ES09-34.02	Yüksek gerilim koruma rölesi Modülü
ES09-34.03	Düşük akım koruma rölesi Modülü
ES09-34.04	Yüksek akım koruma rölesi Modülü
ES09-35	Sıvı Seviye Rölesi Modülü
ES09-36	Fotosel Röle Modülü
ES09-37	Hareket Sensörü Modülü
ES09-38	Easy (Kojik) Röle Modülü (Intelligant)
ES09-39	Sinyal Lamba Modülü
ES09-40	AC Voltmetre Modülü (Analog)
ES09-40	DC Voltmetre Modülü (Dijital)
ES09-41	AC Ampermetre Modülü (Analog)
ES09-41	DC Ampermetre Modülü  (Dijital)
ES09-42	AC Wattmetre Modülü (Aron Bağlantılı)
ES09-43	AC Varmetre Modülü (Aron Bağlantılı)
ES09-44	AC Wattmetre Modülü
ES09-45	AC Varmetre Modülü
ES09-46	Cos Fimetre Modülü
ES09-47	AC Ölçüm Modülü
ES09-48	DC Ölçüm Modülü
ES09-49.01	Digital Voltmetre Komitatör Modülü
ES09-49.10	Analog Voltmetre Komitatör Modülü
ES09-71	Gölge Kutuplu Motor Modülü
ES09-72	DC Step Motor ve Sürücü Modülü
ES09-65	Uyartım Reostası
ES09-77	Üniversal Motor Modülü
ES09-81	Dahlender Motor Modülü
ES09-95	3 Faz Oto Trafosu Modülü
ES09-100	Sınır Anahtar Modülü
ES09-101	Kumanda Şalter Modülü
ES09-102	Bara Modülü
ES09-111	DC Motor ve Sürücü Modülü
ES09-276	Dahlender Şalter Modülü
P2795	Takometre
P6225	DC Güç Kaynağı 0-30V /0-5A



Yük Gurubu Teknik Özellikleri

Yük gurupları kullanım alanı kazanılması amacıyla Güç Masası Konsülüne entegre olarak verilir. Kolay erişime uygun yapıda ve aşağıdaki teknik özelliklere sahiptir.

Tüm giriş ve çıkış uçlarında bağlantı kabloları ile uyumlu soketler bulunur.

Modül üzerindeki rakam ve yazıların tamamı uzun kullanım süreleri içinde silinmemesi için kazıma metodu ile işlenmiştir. Volt-Amper gibi tüm teknik değerler ile fonksiyon özellikleri aynı şekilde kazıma metodu ile paneller üzerinde yapılmıştır.



ES09-10.04	3 Fazlı Yük Modülü (Güç Ünitesi Üzerinde)
ES09-14.03	3 Fazlı Omik Yük Modülü (Güç Ünitesi Üzerinde)
ES09-14.04	3 Fazlı Endüktif Yük Modülü (Güç Ünitesi Üzerinde)
ES09-14.05	3 Fazlı Kapasitif Yük Modülü (Güç Ünitesi Üzerinde)
ES09-61	3 Fazlı Ayarlanabilir Omik Yük (Metal Kutulu)
ES09-62	3 Fazlı Ayarlanabilir Kapasitif Yük (Metal Kutulu)
ES09-63	3 Fazlı Ayarlanabilir Endüktif Yük (Metal Kutulu)
ES09-64	3 Fazlı Bilezikli Asenkron Motor Yolverme (Metal Kutulu)
ES09-104.1	Omik Yük Paneli (Panel tipi)
ES09-105.1	Kapasitif Yük Paneli (Panel tipi)
ES09-106.1	Endüktif Yük Paneli (Panel tipi)



Bilgisayar Yazılım ve Tork Sensör Teknik Özellikleri

Deney Grafiklerinin çıkarılması ve eğrilerin alınmasına uygun yapıdadır.

Tork sensör iki motor arasına akuple olarak motorlar arasında meydana gelen torku ölçüp labjack arayüz modülü ile bilgisayar programına bilgileri aktarabilen bir veri alışverişi bulunur.

Deneylerde elde edilen gerilim ve akım transdüseri ile algılanıp PC programında grafikler görülebilmektedir.

Motorun devir sayısını hız sensörü ile algılayıp rpm ve grafiksel olarak görülüp analiz edebilir.

Bilgisayar destekli programda yapılan deneyde elde edilen akım, Gerilim, Tork, Hız gibi bilgileri grafiksel olarak analiz etme kapasitesine sahiptir.



Gerekli analizler yapıldıktan sonra bu değerleri Excel formatında bilgisayara kaydedilebilinir.



ES36.1	Tork Sensör
ES36.2	DC Güç Kaynağı Modülü
ES09-120	Labjack Modülü
ES36 44-4J	Gerilim Tranduseri
ES36 44-4B	Akım Transduseri
ES36 44-4C	Bilgisayar Destek Yazılımı
